Встановлення та налаштування лазерного далекоміра ATN ABL
Сьогодні ми подробиці розповімо як, куди і навіщо потрібно встановлювати опціальний лазерний далекомір ATN Auxiliary Ballistic Laser 1000/ 1500. Виміряти відстань до мети ще ніколи не було так просто!
Кожен мисливець, який хоч раз використовував для полювання звичайнісінький оптичний прилад, знає, що правильно оцінити дистанцію віддалення мети через оптику практично неможливо. Корінь зла – оптична складова, яка на будь-яких кратностях збільшення даватиме спотворене сприйняття. Вирішити цю проблему здатний лише далекомір.
Раніше ми вже писали про різновиди далекомірів у сучасних оптичних приладах для полювання. Тоді йшлося про стадіометричні далекоміри, які дають лише оціночні показання дистанції віддалення мети. Кардинально розгорнути ситуацію здатний лазерний далекомір, принцип роботи якого відомий вже давно: блок далекомір має два об'єктиви, один з яких випускає невидимий лазерний промінь до вимірюваної мети, а другий об'єктив уловлює відбитий від мети промінь, при цьому зчитуючи швидкість сигналу, переводячи отримані дані в класичні розмірності дистанції.

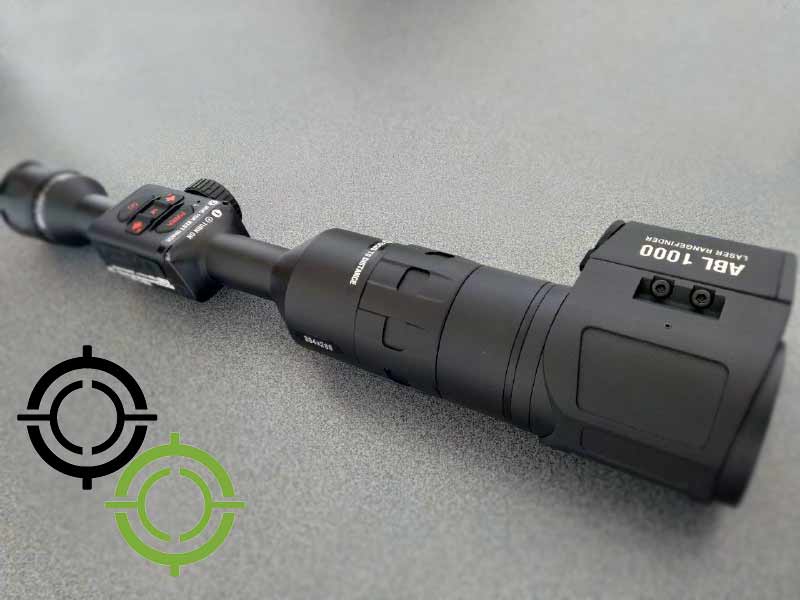

Тепловізійний приціл з лазерним далекоміром
Подібного роду далекоміра не вистачає багатьом, навіть найкращим тепловізійним і нічним прицілам. Так було зовсім недавно. Тепер же кожен власник цифрового прицілу ATN має можливість придбати опціальний лазерний далекомір для свого приладу.
Лазерний далекомір ATN Auxiliary Ballistic Laser – перший погляд
Дальномір ATN ABL випускається у вигляді компактного блоку з кріпленням на корпус прицілу за допомогою різьбового з'єднання. У комплекті з цим далекоміром йдуть троє кілець-перехідників під різні типи приладів ATN.
Куди можна ставити цей далекомір:
- Цифрові приціли ATN X-SIGHT 4K PRO 5-20X / 3-14X
- Тепловізійні приціли ATN MARS 4 (усі моделі)
- Цифрові приціли ATN X-SIGHT HD 5-20X / 3-14X
Дальномір Auxiliary Ballistic Laser випускається у двох різновидах: з максимальною дальністю вимірів 1000 та 1500 метрів. Ці дві версії відрізняються лише модулем лазера, який жодним чином не впливає на вагу та габарити приладу. Обидва різновиди АТН АБЛ важать 360 г. Працює цей пристрій від однієї батареї CR2, заряду якої вистачить на 5000 вимірів або 6 місяців роботи.
Установка лазерного далекоміра ATN ABL
Для встановлення цього далекоміра Вам не знадобляться жодних додаткових інструментів та умінь – лише терпіння і трохи вільного часу. Дотримуючись наступного порядку, Ви точно зробите все правильно.
- Підберіть необхідний перехідник із коробки для певного типу приладу.

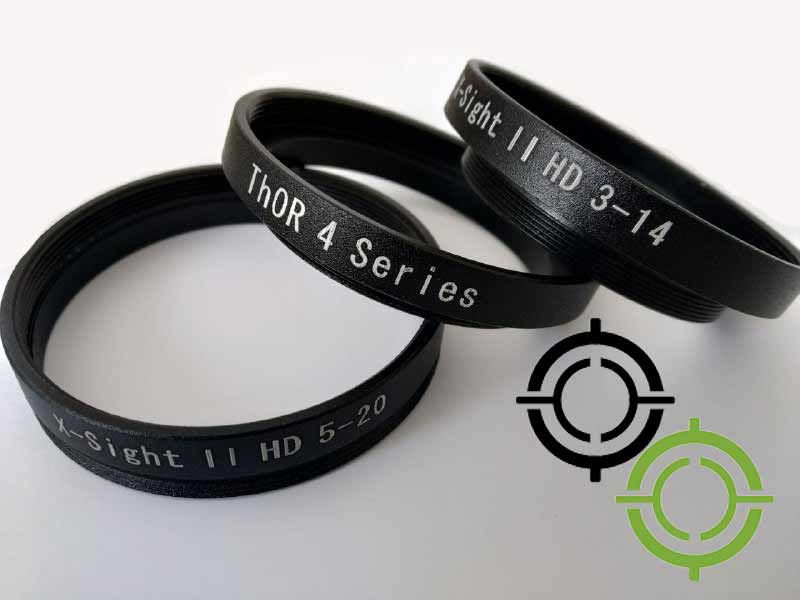

Кільця-адаптери для різних типів приладів
- Змонтуєте перехідник на блоці далекоміра.
- Закрутіть блок далекоміра разом із перехідником на посадкове місце на прицілі.
- Ослабте два болта кріплення на корпусі далекоміра.
- Відрегулюйте положення далекоміра на прицілі найбільш комфортним чином.
- При необхідності викрутіть спеціальне кріплення на блоці далекоміра, який фіксує правильне положення блоку далекоміра.

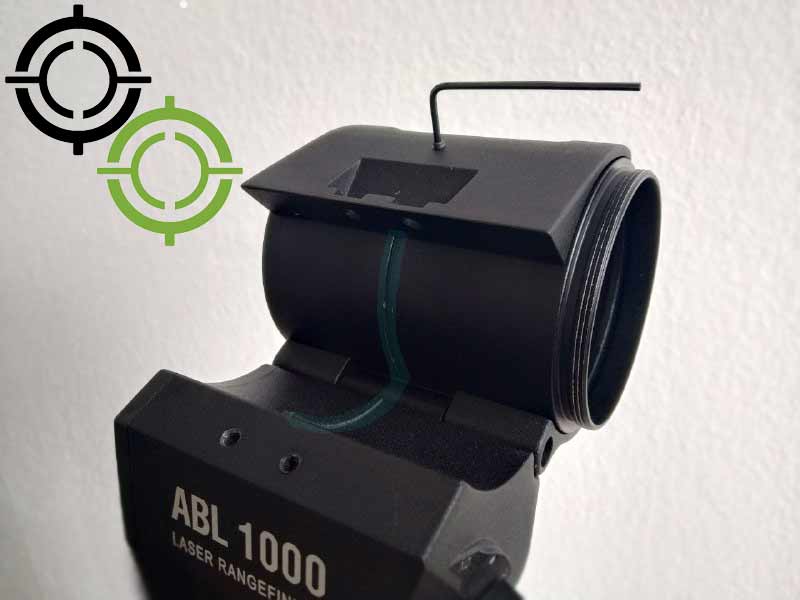

Спеціальний пристрій для правильної фіксації далекоміра
- Відрегулюйте положення далекоміра, зафіксуйте всі кріплення на блоці далекоміра.
Налаштування лазерного далекоміра ATN ABL
Тут вже трохи складніше. Але ми впевнені - з нашими підказками Ви впораєтеся без зайвого шуму та пилу. Поїхали.
- Встановіть батарейку (в комплекті) у далекомір.
- Активуйте далекомір спеціальним важелем на його корпусі.
- Увімкніть приціл та активуйте функцію Bluetooth (у приладах X-SIGHT 4K та MARS 4 вона (за замовчуванням).
- Зайдіть в меню налаштувань прицілу та знайдіть пункт Wi-Fi та Bluetooth.
- Знайдіть підпункт ABL і виберіть «Підключити»

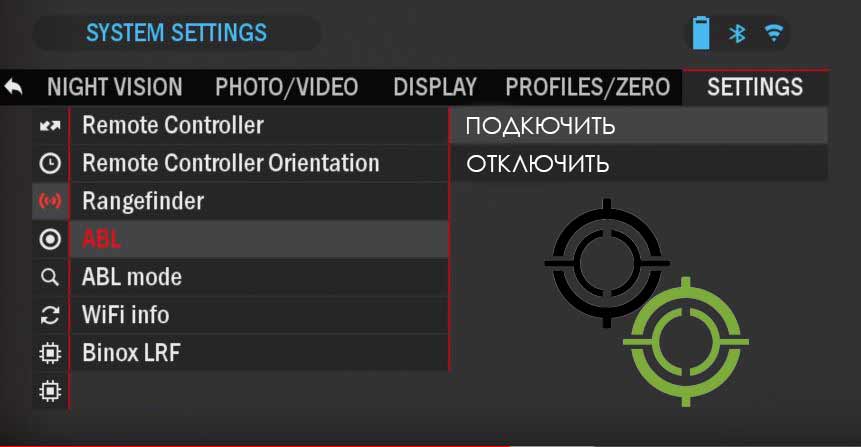

Пункт "Підключити" для синхронізації ATN ABL та прицілу
- Затисніть на 5-10 секунд гумову кнопку зі значком Bluetooth на торці далекоміра. span>

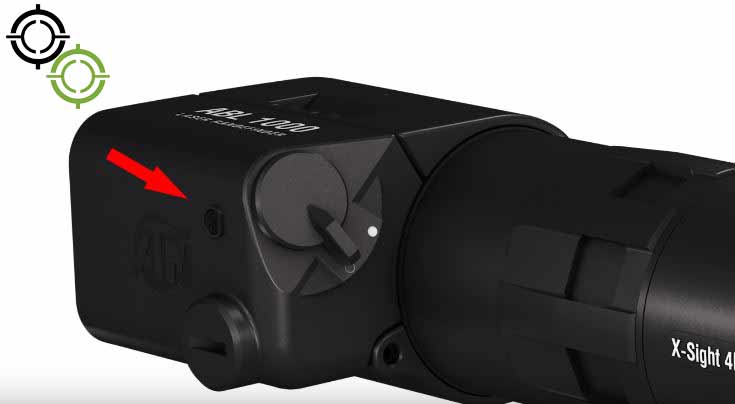

Кнопка для синхронізації прицілу та далекоміра
- При цьому на дисплеї прицілу навколо іконки Bluetooth прокручуватиметься анімація.
- Після підключення далекоміра іконка Bluetooth з прозорою стане повністю блакитною.
Друге фото - далекомір підключений
- При необхідності повторіть підключення далекоміра.
- Для проведення вимірювань натисніть ближню до наглазника кнопку на панелі керування прицілу.
Як підвищити точність вимірювань
Залишилися питання - у нас вже є на них відповіді! Фахівці ОПТІКС-ПРО до Ваших послуг!
