Налаштування далекоміра ATN Auxiliary Ballistic Laser

У минулій статті ми вже розповідали, як змонтувати  і підключити цей далекомір на будь-якому типі цифрової оптики ATN. Тепер же настав час розповісти більше про те, як коректно налаштувати далекомір ATN ABL.

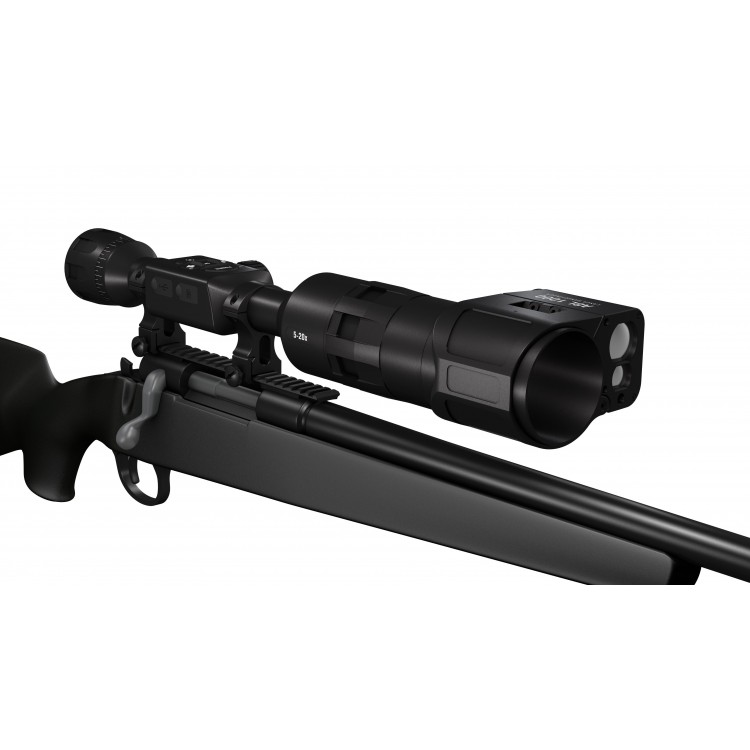

   Для тих, хто пропустив попередню статтю (ось посилання на неї ), ми все ж таки коротко розповімо, а точніше – покажемо, як швидко і правильно змонтувати цей далекомір на прицілі ATN. Нагадаємо - підходить даний тип далекоміра для прицілів серій X-SIGHT 4K, X-SIGHT II HD та тепловізорів. ATN MARS 4.

Трохи теорії

   І так, Ваш далекомір встановлений, підключений до прицілу і навіть щось міряє. Якщо навести приціл із встановленим далекоміром на сусідський паркан, то з великою ймовірністю виміряна дистанція буде максимально близька до правди. Але як бути, якщо цікавий для Вас об'єкт має не такі великі габарити, як паркан 2на2 метри? У такому випадку лазер може піти поруч із об'єктом дослідження та видати дистанцію знаходження більш габаритного об'єкта на фоні.

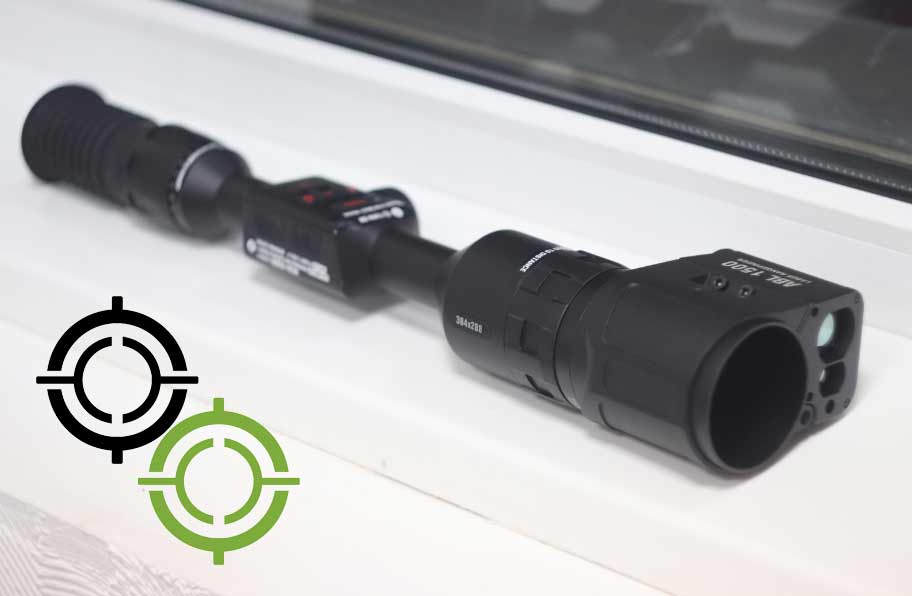

Тепловізійний приціл із лазерним далекоміром

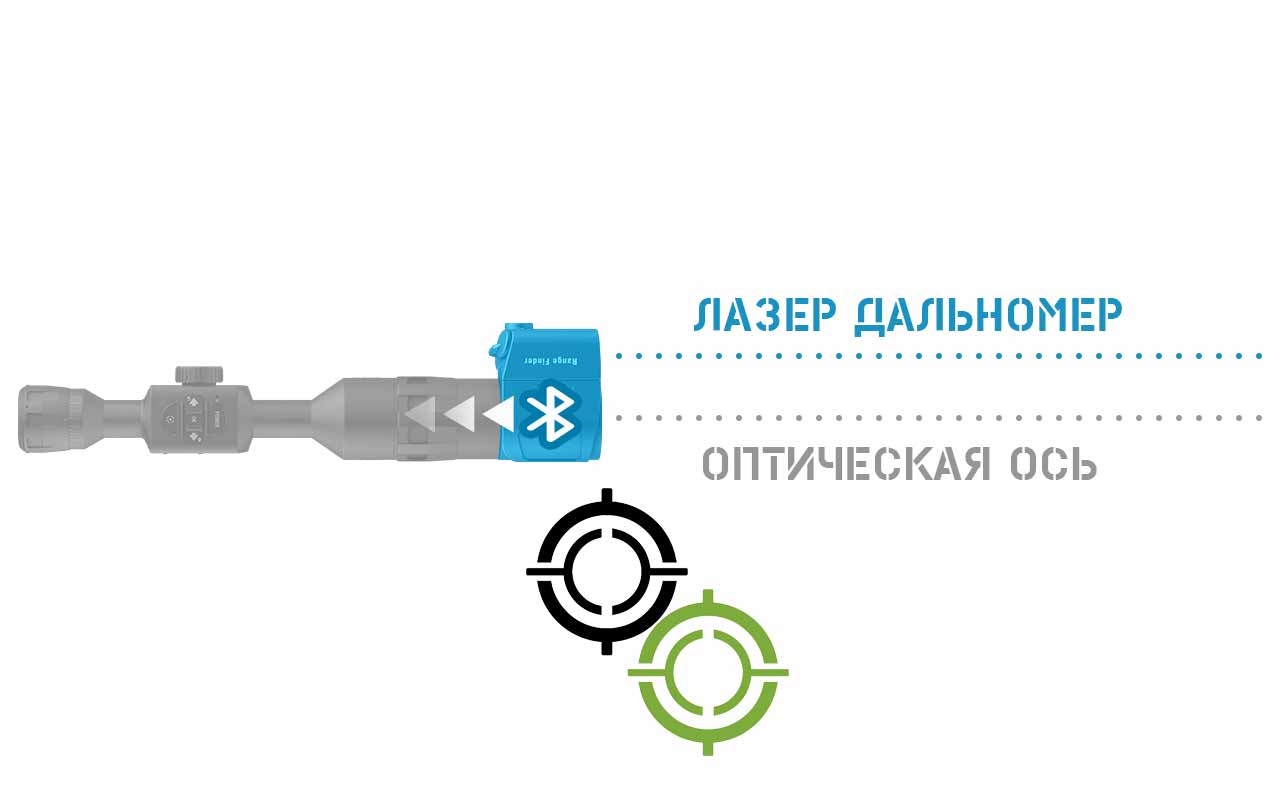

   Справа в тому, що лазерний далекомір ATN Auxiliary Ballistic Laser оснащений спеціальним променем, який знаходиться у видимому для людського ока діапазоні, і допоможе Вам поєднати оптичну вісь прицілу та лазер далекоміра.

   Якщо коротко, то це працює так: увімкнувши видимий лазер, Ви наводите його в центр мішені, яку можна розмістити на довільній дистанції, і наводьте сітку прицілу в ту ж точку.

ATN Auxiliary Ballistic Laser

   У теорії це так і працює, а ось на практиці трохи інакше.

Калібрування лазерного далекоміра ATN ABL

   Для більш точної роботи далекоміра Вам буде необхідно після його синхронізації з прицілом провести калібрування положення променя далекоміра по відношенню до оптичної осі прицілу. Робити це потрібно в такий спосіб.

• Встановіть приціл нерухомо на рушницю або в верстаті.

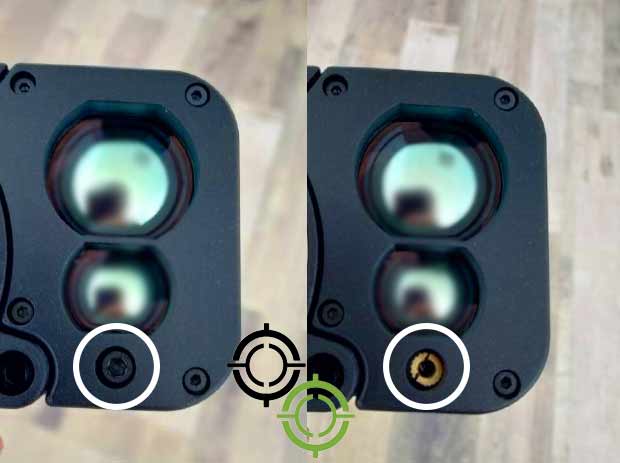

• Викрутіть болт біля вихідних лінзи далекоміра (на фото).

Видимий лазерний промінь

• Зайдіть в налаштування прицілу на вкладку «Профілі/Калібрування».
• Виберіть пункт "Обнулення ABL".

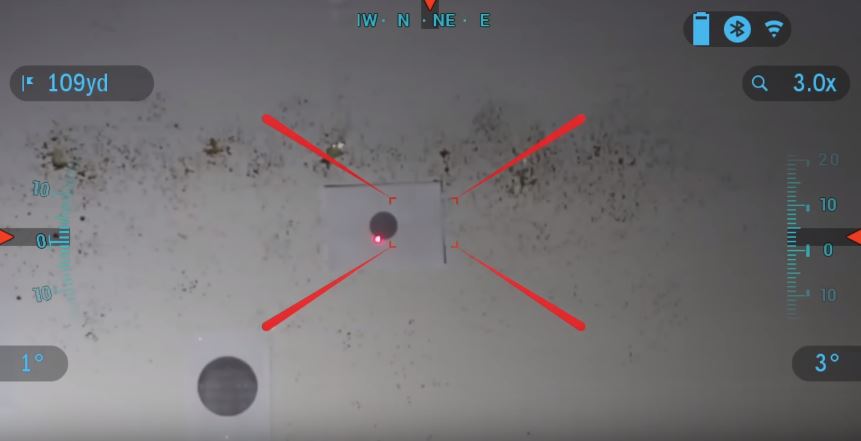

• На дисплеї з'явиться зображення з великою червоною сіткою та лазером (помітний тільки в прицілах день/ ніч). У випадку використання тепловізійного прицілу ATN MARS 4 необхідно буде навести лазер далекоміра в центр мішені.
• За допомогою стрілок на панелі керування поєднайте прицільну сітку та точку від лазера в одну площину, так щоб видимий промінь був у центрі прямокутника.

Калібрування лазерного далекоміра ATN ABL

• Натисніть центральну кнопку для збереження обнулення.

Проблеми та шляхи їх вирішення

  Найчастіша проблема, з якою стикаються люди, що купили ATN ABL – це складність у синхронізації далекоміра та прицілу. Найчастіше ця проблема є наслідком тривалого затискання кнопки Bluetooth та корпусі далекоміра, яку варто затискати не більше 5-10 секунд. Ще один варіант рішення - скидання на заводські налаштування. Останній варіант – практично безвідмовний.

   Якщо після успішного підключення далекоміра Вам не вдається викликати сам далекомір натисканням нижньої кнопки на панелі керування – спробуйте повторити процедуру синхронізації далекоміра з його послідовним видаленням та підключенням.

   Забули додати – після успішного використання далекоміра Вам не потрібно буде повторно синхронізувати його з прицілом через меню налаштувань. Вам буде достатньо активувати далекомір важелем увімкнення, а приціл автоматично до нього підключиться.

   Залишилися питання – у нас вже є на них відповіді! Фахівці ОПТІКС-ПРО до Ваших послуг!
