Стадіометричний далекомір у тепловізорах та ПНО. Як це працює?

Практично всі сучасні тепловізори та прилади нічного бачення мають вже вбудований далекомір. І в сьогоднішніх реаліях загальної економії бюджету та габаритів цей далекомір все частіше є програмним, а не лазерним. Що таке цей стадіометричний далекомір?

  Стадіометричний далекомір (він же програмний далекомір) - це спеціальна програма для розрахунку дальності віддалення мети за засобами візуального контролю і заздалегідь відомого зростання мети. У багатьох оптичних прицілів як такий засіб використовується прицільна сітка з далекомірною шкалою. Вбудований же стадіометричний далекомір вже має алгоритм розрахунку дистанції, і користувачеві залишається тільки зробити пару кліків для отримання необхідних даних.

Принцип роботи стадіометричного далекоміра

   По суті – це старий добрий, так званий, метод «Великого пальця», який повсюдно використовується для оцінного визначення дальності віддалення мети. При цьому методі достатньо закрити одне око і підвести більший палець під мету, що Вас цікавить. При цьому візуально ніготь пальця ділиться на вертикальні пропорційні смуги. І кожна така смуга має вмістити у собі габарити вашої мети. І вже після підрахунку кількості цих візуальних смуг можна визначити дальність її віддалення. Дві смуги – це 50 метрів, три – 100 тощо.

Мал. 1. Метод "Великого пальця" для оцінки дистанції віддалення мети

  Стадіометричний далекомір в тепловізорах і приладах нічного бачення працює за складнішим алгоритмом, ніж з «великим пальцем». Перше, що потрібно знати від Вас програмі – це тип чи ріст тварини. У тепловізорах та прицілах нічного бачення Пульсар вам потрібно буде вибрати тип тварини (у тепловізорах Pulsar Helion, Quantum Lite, прицілах Pulsar Trail, Digisight Ulta це заєць, кабан і лось). У тепловізійних прицілах ATN MARS HD реалізовано трохи інший спосіб. Так, Вам потрібно буде ввести вручну або вибрати один із стандартних ростових значень певного типу тварини. Плюс такого далекоміра – менша похибка вимірів. Адже в далекомірах від ATN можна більш точно підібрати необхідне зростання тварини, що і є ключовим фактором точності визначення дистанції.

   Далі набирає чинності візуалізація далекомірної шкали. На екрані приладу знаходиться дві лінії - нижня і верхня. Різниця виявляється в тому, що в тепловізорах Пульсар нижня лінія статична, а верхня - наводиться в рух кнопками навігації (Пульсар Треїл, Хеліон), або поворотним енкодером (Пульсар Квантум). А ось у прицілах ATN Вам по черзі потрібно буде підвести та підтвердити верхню та нижню лінії.

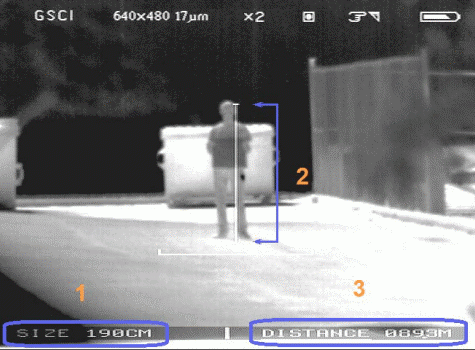

Мал. 2. Відома дистанція для людини відомого зростання

   При цьому нижня лінія повинна точно вказувати на місце дотику ніг вашої мети та землі, а верхня повинна навряд чи торкатися її голови. Після остаточного коригування положень цих ліній прилад виводить на екран показання далекоміра.

Три кроки для вимірювання дистанції:

1. Вибрати тип або зростання тварини
2. Виставити верхню та нижню лінії далекоміра відповідно до вашої мети
3. Отримати виміряні значення

Стадіометричний далекомір у тепловізорах Pulsar

   Вище ми вже описували метод визначення дистанції в тепловізорах Pulsar, але добре б скласти це все в простий і зрозумілий алгоритм дій.

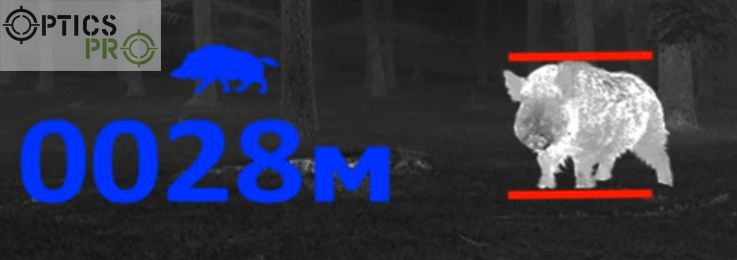

Мал. 3. Вимірювання дистанції до кабана. 28 метрів

• Вибрати функцію далекоміра (через швидке меню Pulsar Helion, Trail, Digisight Utra або через відповідну кнопку на корпусі Pulsar Quantum);

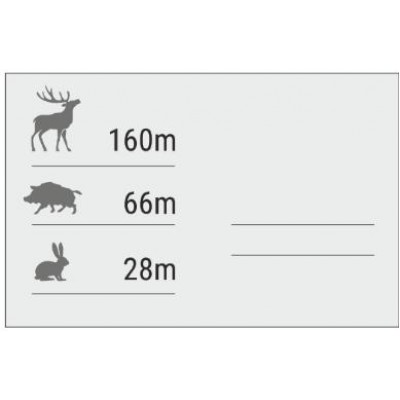

• На дисплеї з'явиться три типи тварин, для кожного з яких синхронно виводиться значення вимірюваної дистанції;
• При цьому відповідність тварин наступні: заєць – зріст 0.3 м, кабан – 0.7 м, лось - 1.7 м.
• Нижня лінія далекомірної шкали підводиться під ноги тварини за допомогою руху самої тепловізору
• Верхня риса в ручному режимі підводиться над головою тварини. При цьому нижня межа повинна залишатися на своєму місці;
• Напроти кожного з типів тварин виводиться значення дистанції;
• Ваша дистанція виводиться навпроти тієї тварини, для якої Ви робите розрахунок.

Стадіометричний далекомір у тепловізійних прицілах ATN MARS HD, прицілах ATN X-Sight

   Аналогічно з вищеописаним алгоритмом дій у разі приладів компанії Пульсар, зараз ми постараємося якнайдокладніше описати порядок дій у випадку оптики ATN.

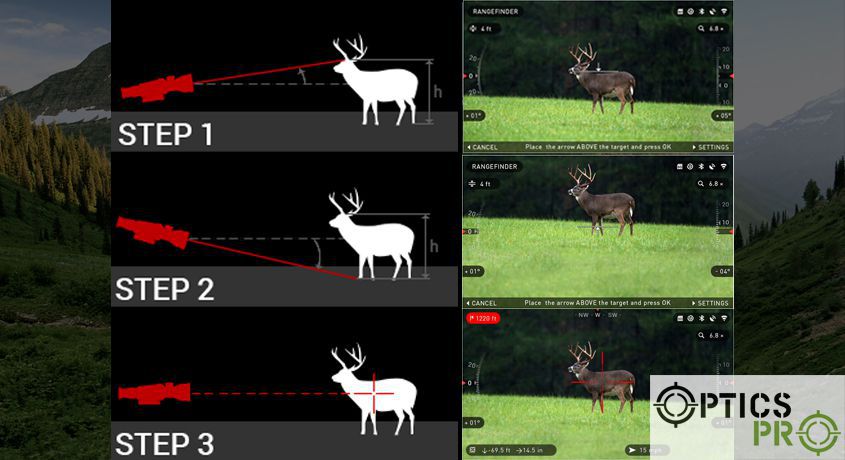

Мал. 4. Три кроки для вимірювання дистанції в прицілах ATN

Для вимірювання дистанції вам потрібно:

• Увімкнути далекомір через основне меню приладу (значок прапорця).
• Вибрати необхідне зростання тварини, для якої відбуватиметься розрахунок дистанції (при цьому можна відредагувати вже існуючий стандартний профіль);
• Підвести нижню лінію під вимірюваний об'єкт (за допомогою стрілок або безпосередньо рухом приладу), та підтвердити вибір центральною кнопкою на панелі керування.
• Під час підтвердження вибору відповідна лінія блиматиме.
• Підвести верхню лінію над об'єктом та підтвердити вибір. При цьому нижня лінія не повинна змінювати свого становища.
• На екрані з'явиться дистанція. Вона ж виводитиметься на головний екран прицілу після закриття далекоміра.

   Також у приладах АТН Іксайт та Марс передбачено ручне введення дистанції, і навіть використання лазерного далекоміра ATN Laser Ballistic, який працює синхронно з приладом засобами блютуз.

Точність вимірювання стадіометричного далекоміра

  &Nbsp;Точність вимірювань програмного далекоміра багато в чому залежить від навичок користувача. Для стадіометричного далекоміра є два головні правила, дотримання яких дозволить отримувати максимально точний результат:

• Точний вибір зростання мети, до якої відбувається розрахунок дистанції;
• Точність виставлення мети в межах далекомірної шкали.

   Всі неточності у вказівці зростання тварини та зміщення мети щодо шкали множаться і на виході ми отримуємо загальну похибку вимірювань далекоміра.

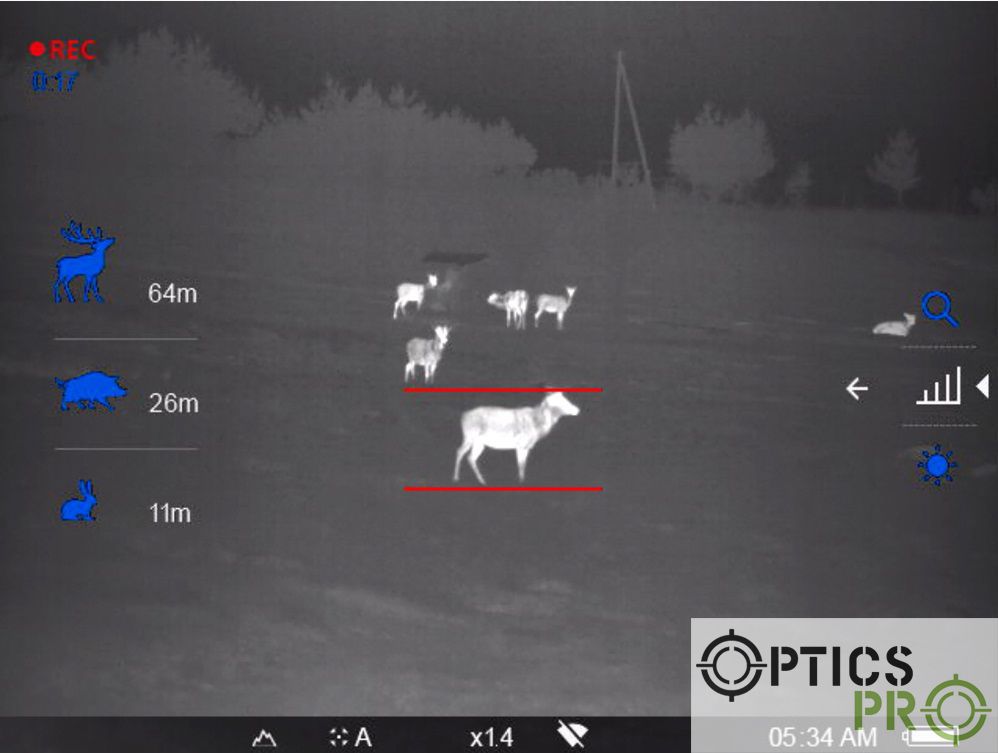

Мал. 5. Стадіометричний далекомір у приладах Pulsar Trail, Helion

   Переходячи до практики можна сказати, що насправді при використанні стадіометричного далекоміра ми маємо стандартну похибку в межах 5-10 метрів. Все, що нижче - заслуги та майстерність досвідченого мисливця, який знає напевно, що фінальний результат полювання безпосередньо залежить від точності вимірювань дистанції віддалення майбутнього трофея!

"Прилад ATN 4k є гарним пристроєм нічного бачення за розумною ціною. У парі з якісним ІЧ підсвічуванням, ви будете вражені тим, що ви можете бачити вночі. Нове оновлення прошивки усунуло незначні проблеми з прицілом, що зробило його використання ще зручніше.Я не можу дозволити собі більш високі можливості нічного бачення, але лінія Atn ідеально підходить для мого бюджету."

ATN X -Sight 4K Pro 3-14x - neal cassady - 15.05.2018

"Відмінна якість збірки. Прилад ATN X-Sight 4K не почувається дешевим китайським ***. Упакований дуже естетично. Я зарядив його досить швидко, і батареї тривали весь вікенд, поки я грав з меню та налаштуваннями. Якість відеозапису відмінна. Приємно мати можливість підключити його до програми та зробити всі налаштування з телефону."

ATN X -Sight 4K Pro 3-14x – Ant caught - 12.05.2018

"Він стоїть кожного витраченого на нього пенні. Зі стоковим інфрачервоним ліхтарем уночі видно на 150-200 ярдів (135-180 метро) без проблем. Я купив потужніший ліхтар і тепер 350-400 ярдів (275 – 365 метрів) не є для мене проблемою. Це коштує вашого часу та грошей. Якщо у вас є сумніви, просто підіть і купіть його."

ATN X -Sight 4K Pro 3-14x – Jim - 08.05.2018

"Я дуже вражений продуктивністю та можливостями, які надає цей прилад. Як денний, так і нічний режими набагато кращі за те, що ви очікуєте від прицілу в цій ціновій категорії. Ви можете записати своє полювання і свій постріл у чудовій якості. Це чудово."

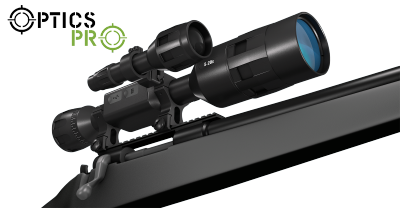

Потужний та компактний приціл день /ніч ATN X-Sight 4K
