Обзор тепловизионных прицелов ATN MARS 5

Серия ATN MARS 5 задумана как универсальная платформа для задач наблюдения и прицельной стрельбы. Каждая модель выведена на общий технологический каркас, но при этом имеет собственную специфику и целевую нишу. В основе лежит идея модульности: сенсор и оптика задают функционал, программная часть добавляет удобства, конструкция корпуса придает выносливости. Конечный результат — инструменты для работы в условиях ограниченной видимости, пригодные для полевой эксплуатации и длительных выездов.

Конструкция и эргономика

Корпус выполнен из авиационного сплава. Это не декоративный штрих, а элемент, отвечающий за стойкость к отдаче и эксплуатационные нагрузки. Уплотнения вокруг торцов и разъемов обеспечивают степень защиты, соответствующую полевым условиям. Кнопки расположены так, чтобы управление не требовало перекладывания оружия. Тактильный ход клавиш позволяет оперировать прицелом в перчатках. Окуляр имеет запас рабочего расстояния до глаза, что важно при высоких уровнях отдачи.

Монтажная база и посадочные поверхности продуманы под жесткую фиксацию. В модели с LRF корпус получает дополнительные элементы, но баланс сохраняется, потому что компоновка рассчитана на равномерное распределение массы. Легкие версии системы сделаны для длительных переходов пешком; тяжелые версии ориентированы на позиционную работу.

Сенсор и обработка изображения

Матрица — ключевой узел. В младших модификациях применен сенсор с разрешением 320×240 пикселей. Это адекватный выбор для задач на средние дистанции, где важна мобильность и скорость развертывания. В средних моделях используется 640×480. Это уже другой уровень детализации, другой набор практических возможностей.

Флагманские варианты оснащаются матрицей 1280×1024 с шагом пикселя около 12 мкм. Такой сенсор дает запас по выявлению деталей на дальних дистанциях. NETD у старших конфигураций близок к 20 mK, у более простых — выше, но все равно в рабочих пределах для ночных задач. Процессорная часть платформы отвечает за предобработку кадра, за алгоритмы шумоподавления и за тонкую настройку контрастности. Частота обновления 60 Гц дает плавность при сопровождении движущихся объектов и комфорт в слежении.

Наложение цифровых фильтров оставляет картинку читаемой без излишней «разукрашенности». Важный момент — алгоритмы не пытаются «придумать» детали там, где их нет. Они скорее подчеркивают структуру, чем искажают информацию.

Оптика и поле зрения

Оптический блок разных моделей отличается фокусными длинами. Компактные прицелы используют короткофокусные объективы для широкого поля. В полевых условиях это упрощает поиск цели и удержание ее в кадре при движении. У моделей с увеличением оптика длиннее, поле уже, но детализация на дальности заметно лучше.

Переход от оптического увеличения к цифровому происходит плавно, интерфейс дает контроль за ступенями приближения. Цифровой зум служит вспомогательным инструментом, а не заменой оптики. Качество изображения при приближении зависит от исходного разрешения матрицы и от параметров объектива. При правильно подобранной комбинации сенсора и оптики оператор получает четкий контур цели и информацию о структуре на дистанциях, где другие устройства уже теряют смысл.

Лазерный дальномер и баллистика

Во флагманских версиях LRF интегрирован в корпус на уровне заводской сборки. Дальномер выдает дистанцию в метрах. Показания поступают в баллистический модуль со скоростью, достаточной для оперативного применения. Баллистический модуль учитывает входные параметры оружия, начальную скорость боеприпаса, угол наклона, температуру и плотность воздуха. Интерфейс выводит поправку в MIL или MOA по выбору.

Это не просто цифры. Это рабочая информация, сформированная под задачу: оператор видит дистанцию, поправку и ожидаемый эффект траектории в прицельной картинке. На практике это экономит время и снижает вероятность ошибки при переводе расчетов в прицельные данные.

В младших версиях LRF может отсутствовать как встроенный элемент, но диалог с внешними дальномерами возможен через интерфейс и переносные средства расчета. Такой подход оставляет гибкость: монокулярный режим для разведки и интегрированный режим для стрельбы.

Дисплей и интерфейс управления

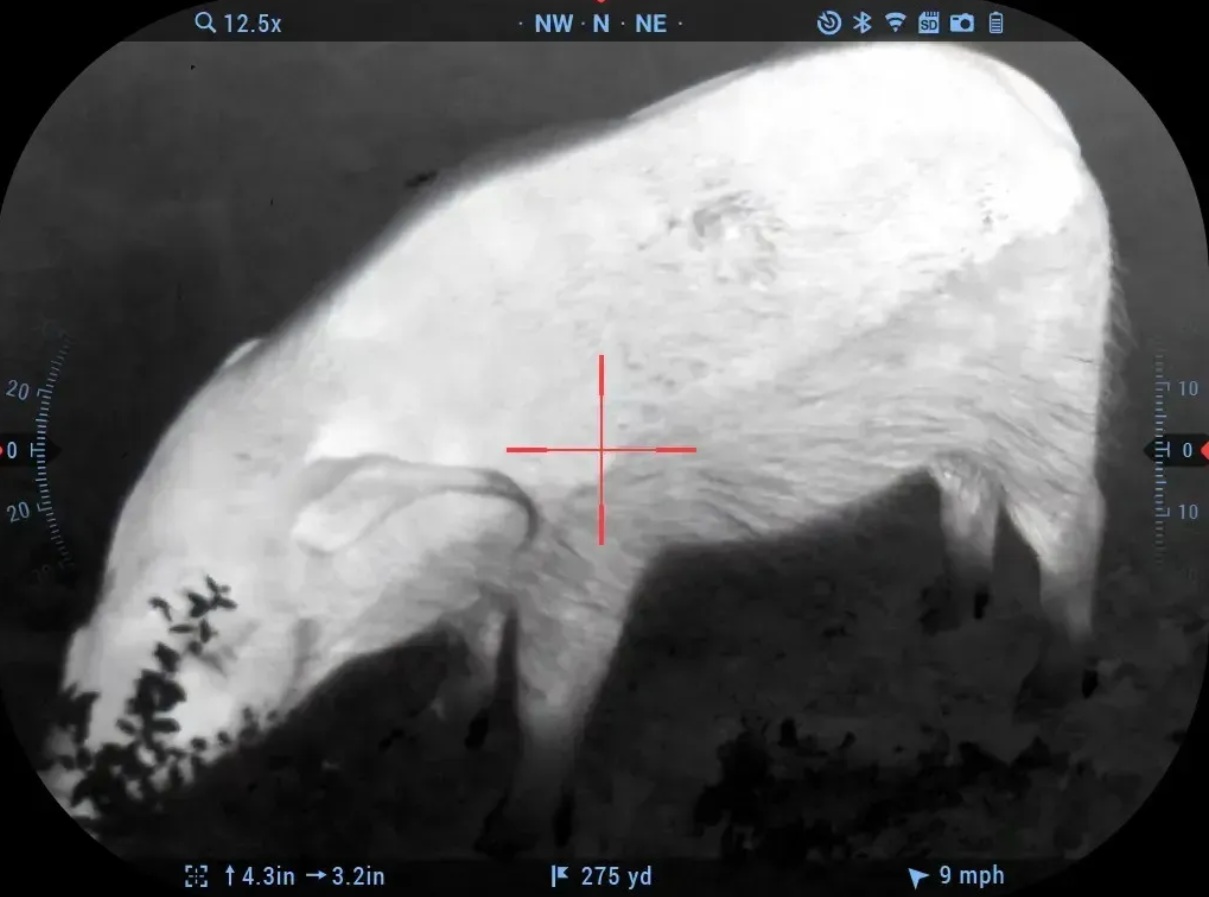

Дисплей выполнен по технологии OLED с высокой плотностью пикселей. Контрастность достаточна, чтобы покрывать весь рабочий диапазон в ночных условиях. Интерфейс выстроен так, чтобы важные значения были в зоне фокусировки. Центральный прицел, курсор, данные дальномера, индикаторы батареи и режимов размещены логично.

Переключение режимов происходит в два шага. Это экономит время и снижает вероятность случайного изменения настроек в критический момент. Запись фото и видео ведется на карту microSD. Встроенные режимы RAV или аналогичные обеспечивают автоматическую фиксацию эпизодов стрельбы. Wi‑Fi и Bluetooth дают возможность трансляции кадра на внешние устройства и дистанционного управления.

Для командной работы это важная деталь: картинка передается мгновенно, данные LRF сопровождают кадр, команда получает ту же информацию, что и оператор прицела. Интерфейс поддерживает предустановки, которые можно сохранять для конкретных патронов и условий.

Питание и автономность

Энергетическая схема ориентирована на полевые критерии. Встроенные аккумуляторы типа литий‑ион обеспечивают рабочий день в штатных режимах. При активном использовании LRF и записи время снижается. Для длительных выездов предусмотрена возможность подключения внешнего источника питания.

Аккумуляторный отсек доступен без полного снятия прицела с оружия. Это важно при смене батарей в полевых условиях. Управление энергией реализовано через профили:

• экономный профиль сокращает частоту кадров и отключает лишние модули при необходимости;
• рабочий профиль поддерживает полную функциональность.

Корпус рассчитан на эксплуатацию в диапазоне от ‑28 до +48 °C. При отрицательных температурах емкость батареи падает. Это не мешает прибору сохранять работоспособность.

Запись, хранение данных и связь

Съемка ведется в высоком разрешении с возможностью наложения данных LRF и баллистики в кадр. Видеофайлы легко экспортируются для анализа. Хранение на microSD упрощает логистику данных. Функции Wi‑Fi и Bluetooth позволяют использовать мобильные приложения для просмотра и управления.

Для оперативного обмена данными группа получает преимущества: картинка на смартфоне оперативнее, чем устаревшие пути передачи. Встроенные метки времени делают последующий разбор событий объективным. При необходимости данные могут быть зашифрованы и защищены паролем.

Модели и их особенности

Серия ATN MARS 5 строится на принципе готовности к любой задаче в поле. Каждая модель спроектирована так, чтобы оператор чувствовал контроль над ситуацией с первых секунд включения. Матрица формирует детальность, оптика задает радиус действия, электроника гарантирует стабильность. Компактные и флагманские модели выстроены по уровню возможностей, каждая подходит под конкретный сценарий.

1. 320 3–12X — легкий и быстрый. Работа на средних дистанциях, мгновенная реакция на движение, достаточно деталей для уверенной оценки ситуации. Модель удобно держать одной рукой, управление не требует привычки, корпус защищает от контактов с экипировкой.
2. 640 4–32X — шаг вперед по детализации и дальности. Матрица увеличена, объекты на расстоянии различимы, детали сохраняются при масштабировании. Прицел остается стабильным, даже когда оператор быстро меняет направление обзора, каждая цель видна, каждое движение фиксируется.
3. XD 2–20X — расширенный диапазон и матрица 1280×1024. Баланс между разрешением и увеличением. Подходит для различных условий. Оператор может менять кратность, не теряя контроля, и отслеживать движение объектов без задержек.
4. XD 3–30X — точность на средних и дальних дистанциях. Увеличение позволяет видеть структуру цели, матрица формирует детальную картинку даже в сложной обстановке. Контуры остаются четкими, движение фиксируется мгновенно, реакция остается точной.
5. XD 4–40X — флагман для максимальной детализации. Каждое движение на дальних дистанциях заметно, увеличения достаточно для профессиональной работы. Оператор чувствует контроль, прибор реагирует быстро, интерфейс не замедляет действия.
6. XD LRF 2–20X — встроенный лазерный дальномер для быстрой проверки дистанции. Замер мгновенный, интерфейс сразу отображает результат, корректировка прицела происходит без лишних движений.
7. XD LRF 3–30X — сочетание увеличения и дальномера для точной стрельбы. Оператор уверенно удерживает цель, дальномер интегрирован, данные доступны мгновенно, время на подготовку сокращается.
8. XD LRF 4–40X — максимальная дальность и точность. Прицел ориентирован на профессиональную работу, каждая деталь отображается с максимальной четкостью. Контроль полного поля остается у оператора, каждое движение фиксируется без задержек.

Серия MARS 5 охватывает весь спектр задач от мобильной разведки до профессиональной дальнобойной работы.

Применение и тактика использования

Младшие модели предназначены для мобильной разведки и тактических операций с частой сменой позиций. Они экономичны в плане массы и энергии, быстры в разворачивании и не отвлекают оператора сложным интерфейсом. Средние модели выполняют роль универсальных прицелов. Сочетают рабочую дальность, детальность изображения и расширенный набор функций.

Флагманские модели рассчитаны на позиционную стрельбу. Прицел с большой матрицей и встроенным LRF дает все данные для точного расчета и эффективного применения на тех дистанциях, где простые решения уже бессильны. В командных задачах сочетание разных модификаций одной линейки приносит эффект: мобильные модули разведки быстро обнаруживают цель, точные модули фиксируют ее и обеспечивают прицельную работу. Такой подход экономит ресурсы и повышает общую эффективность операции.

Линейка ATN MARS 5 предоставляет полный набор инструментов для работы в условиях ограниченной видимости. Сенсорные конфигурации делят модельный ряд по зонам ответственности. Оптические варианты задают профиль применения. Программные решения несут практическую нагрузку, сокращая время принятия решения и минимизируя ручные вычисления. Механическая часть отвечает за выносливость, а энергетика — за автономность.
