Порівняння матриць 320×240 та 640×480 у тепловізійних прицілах ATN MARS 5

Лінійка ATN MARS 5 створювалася для одного - точність при спостереженні в умовах, де звичайна оптика безсила. Серце цих прицілів – теплова матриця. Від неї залежить все: чіткість, глибина, здатність відокремити тло від мети. У MARS 5 використовується дві базові версії сенсора - 320х240 і 640х480. Різниця здається незначною, але насправді вона визначає характер приладу, його реакцію на середовище та сферу застосування.

Основа - конструкція ІЧ-модуля

ІЧ-модуль 320 - перевірений варіант для середнього діапазону. Кожен елемент збирає інфрачервоне випромінювання та формує картинку, де теплові контрасти читаються впевнено, але без надмірної деталізації.

Сенсор 640 працює інакше. Він втягує більше даних, формує щільне поле сигналу, де кожен піксель швидше реагує. Візуально зображення виглядає спокійнішим, без зерна, лінії силуетів м'які, але точні.

За рівних умов старша матриця формує відчуття більшого простору. Простір не руйнується під цифровими шумами. Контури мети залишаються рівними навіть за легкого коливання температури тлі. Для 320-й це місце, де вона починає поступатися.

Температурна чутливість та стабільність

Чутливість це здатність приладу розрізняти тонкі перепади тепла.

У ІЧ-модуля 320 поріг чутливості зазвичай вищий, ніж у 640. Це означає, що слабкі контрасти — тварина в траві, тепла рука за гілками стають менш помітними.

У 640-й модуль щільніший, піксель менший, тепловий потік розподіляється тонше. В результаті картинка чистіша, особливо в складних погодних умовах — за високої вологості або рано вранці, коли температура повітря та об'єкта майже рівні.

Така різниця стає помітною не на стенді, а у полі. Там, де фон поєднується з теплом землі, де холодна роса збиває баланс, 640-та тримає стабільність. 320-та реагує трохи грубіше: ІЧ-режим скаче, зображення тремтить, деталі губляться.

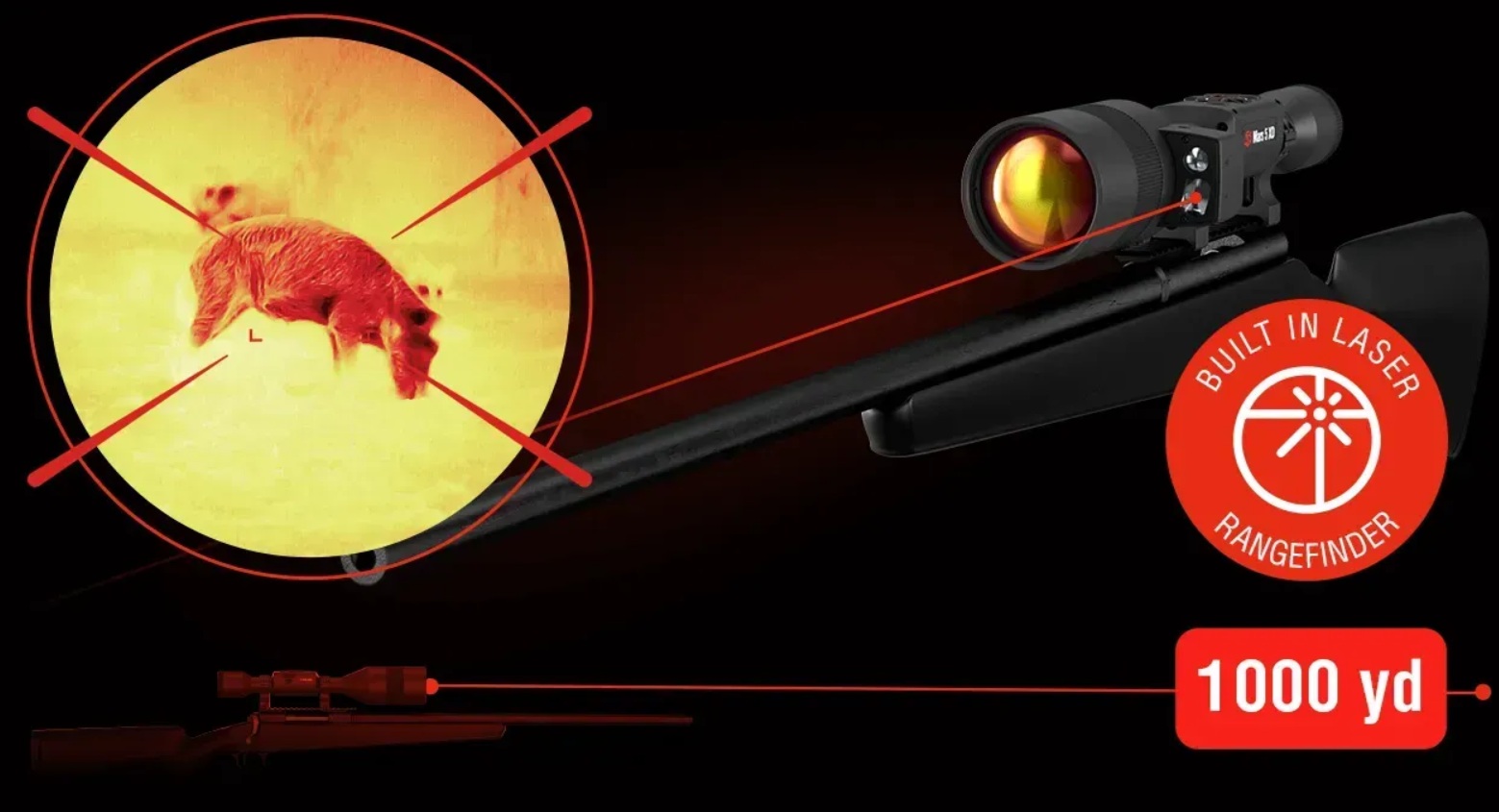

Деталізація та дальність

Дозвіл — не лише питання естетики. Воно безпосередньо впливає на те, з якої відстані можна розпізнати мету. У прицілів з ІЧ-модулем 320х240 реальна дистанція розпізнавання людини або великої тварини не перевищує 400-500 метрів при стандартній оптиці. Виявлення можливе далі, але точна відмінність деталей немає.

У версії 640х480 кордон зміщується: ідентифікація мети залишається впевненою до 800-900 метрів. Модуль не тільки "бачить" далі, він утримує форму зображення при цифровому масштабуванні. Це важливо для прицілів, де кратність змінюється програмно, а чи не оптично. У цифрах відмінність виглядає простою. Насправді це різниця між загальним контуром і реальною фігурою. 320 показує рух, 640 дозволяє зрозуміти, хто рухається.

Робота з оптикою та калібрування

Матриця – лише половина системи. У MARS 5 оптика підбирається під кожний його тип. Для 320×240 використовують об'єктиви з великою фокусною відстанню, щоб компенсувати щільність пікселя. Для 640х480 досить стандартної лінзи - деталізація забезпечується самим ІЧ-модулем.

При калібруванні 320 матриця частіше вимагає ручного підстроювання. Мінімальний перепад температури корпусу може змістити баланс. 640-та стабілізується швидше, автоматична корекція спрацьовує м'якше. Це позначається на швидкості включення та часу відгуку під час переходу між сценами — від поля до лісу, від неба до землі.

Такі нюанси рідко помітні на графіках. Але у реальній роботі саме вони визначають комфорт. При тривалій роботі 640 дає менше втоми, око не ловить пульсацію, не втрачає фокус.

Умови експлуатації та робочі діапазони

Виробник Mars 5 вказує робочий діапазон від -28 °C до +48 °C (~-20 °F до +120 °F) для базових конфігурацій. Це означає, що пристрій розрахований на холодний клімат зими, а також теплу погоду. ІЧ-модуль залишається працездатним. Але! Різниця в температурній чутливості та деталізації особливо важлива при екстремалах: мороз, вітер, плюс фон майже дорівнює об'єкту. Тоді краще мати 640.

Плюс розміри пікселя 12 m забезпечують хорошу чутливість за низької температури, менше шумів. Якби був менший піксель — чутливість була б гіршою. ATN використовує технологію 12 m в обох варіантах, що дає однаковий базовий рівень. Різниця в роздільній здатності/пікселях. Тому 640 має перевагу без втрати чутливості порівняно з 320. Це дуже важливий момент: немає компромісу у чутливості, якщо обидва варіанти використовують 12 m.

Також за низьких температур (скажімо -20 C) варто орієнтуватися на 640, якщо завдання серйозне. При +10 C, ближній дистанції варіант 320 цілком комфортний.

Робота у різних умовах

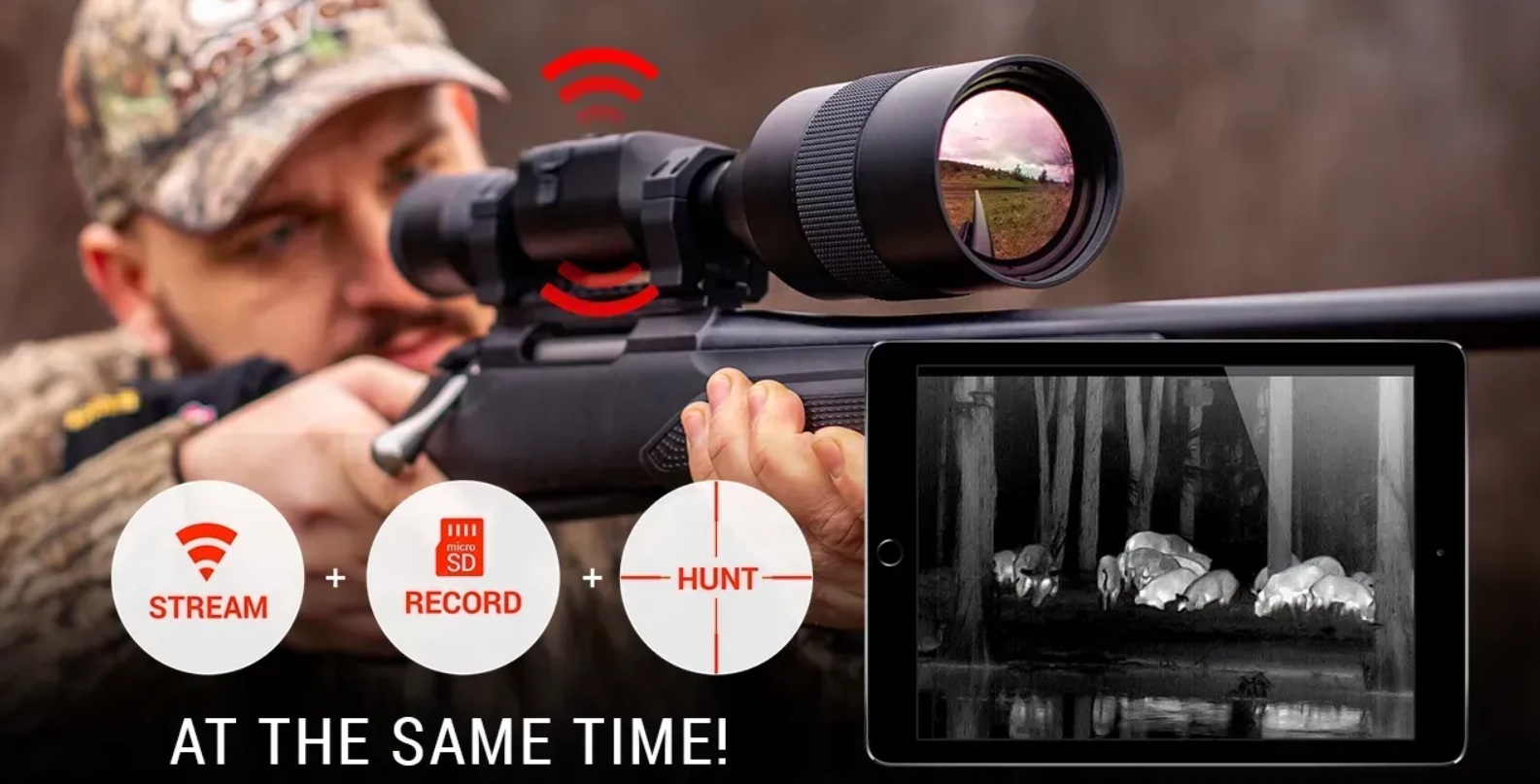

При рівномірній погоді, сухому повітрі та помірній відстані 320×240 справляється впевнено. Її вистачає для нічного полювання на ближніх ділянках, спостереження за периметром чи супроводу техніки.

Коли з'являється туман, пил або пара, 640 виявляє перевагу. Вона утримує структуру теплового поля, не «замилює» контури. Особливо це помітно під час роботи через перепади — від холодного до теплого об'єкта.

320 конфігурація дає яскраве зображення, іноді з надлишковим контрастом. Це допомагає швидко виділяти ціль, але знижує читання дрібних деталей. 640-та будує картинку тонше, ближче до природної теплової палітри, що спрощує тривале відстеження.

Реакція ІЧ-модуля та динаміка сцени

Обидва модулі працюють із частотою до 60 Гц, але візуальне сприйняття відрізняється.

При однаковому FPS 640-я сприймається як плавніша. Мікрорухи об'єктів фіксуються точніше, особливо при панорамуванні. 320 відпрацьовує сцену швидше, але з меншою щільністю даних, через що при швидких поворотах картинки можливі шлейфи.

Для стрільця, що веде мету в русі, ця різниця відчувається відразу. Приціл з 640 матрицею дозволяє утримувати траєкторію без ривків, особливо при збільшенні. У 320-й доводиться компенсувати це очима – втома настає раніше.

Реальні сценарії застосування

320×240 розкриває себе там, де відстані помірні. Ліс, чагарник, ближнє поле. Ціль видно відразу, форма читається, але деталі згладжені. Робота є стабільною. Енергія витрачається ощадливо, ІЧ-модуль не перегрівається, картинка тримається рівно.

Сценарії, де 320×240 підходить найкраще:

• робота на коротких та середніх дистанціях;
• лісиста чи густа рослинність;
• завдання, де важлива автономність та стабільність;
• коли потрібна проста, чітка картинка без зайвих деталей.

Сенсор 640×480 відкриває можливості там, де простір великий і дрібні цілі. Поля, відкриті ландшафти, нічне спостереження на дальніх метрах. Контури ясні, силует не губиться, деталі проявляються м'яко, але впевнено. Сенсор сприймає мікрорухи, зберігає глибину зображення, плавна реакція.

Сценарії, де 640×480 повністю розкривається:

• дальні спостереження та ідентифікація мети;
• відкриті простори, степи, поля;
• низький контраст - туман, роса, пара;
• коли важлива точна форма та деталізація об'єкта.

Обидві матриці працюють однією філософії — показують присутність тепла. Тільки 320×240 фіксує рух, сигналізує про мету. 640×480 додає глибину, перетворює тепло на форму, контури та деталі, які реально допомагають орієнтуватися у просторі.

Енергоспоживання та теплообмін

Різниця у дозволі позначається і харчуванні. 640 споживає більше, оскільки обробляє більший обсяг даних. При рівних акумуляторах час роботи скорочується на 10-15%. Втім, сучасні версії MARS 5 оптимізовані — тепловий сенсор має знижене споживання енергії, а система охолодження корпусу розподіляє нагрівання рівномірно.

320-та економніша. При тривалих виїздах чи низьких температурах це перевага відчувається. Сенсор працює стабільно, батарея тримається довше, ризик перегріву мінімальний.

Динамічний діапазон та візуальне сприйняття

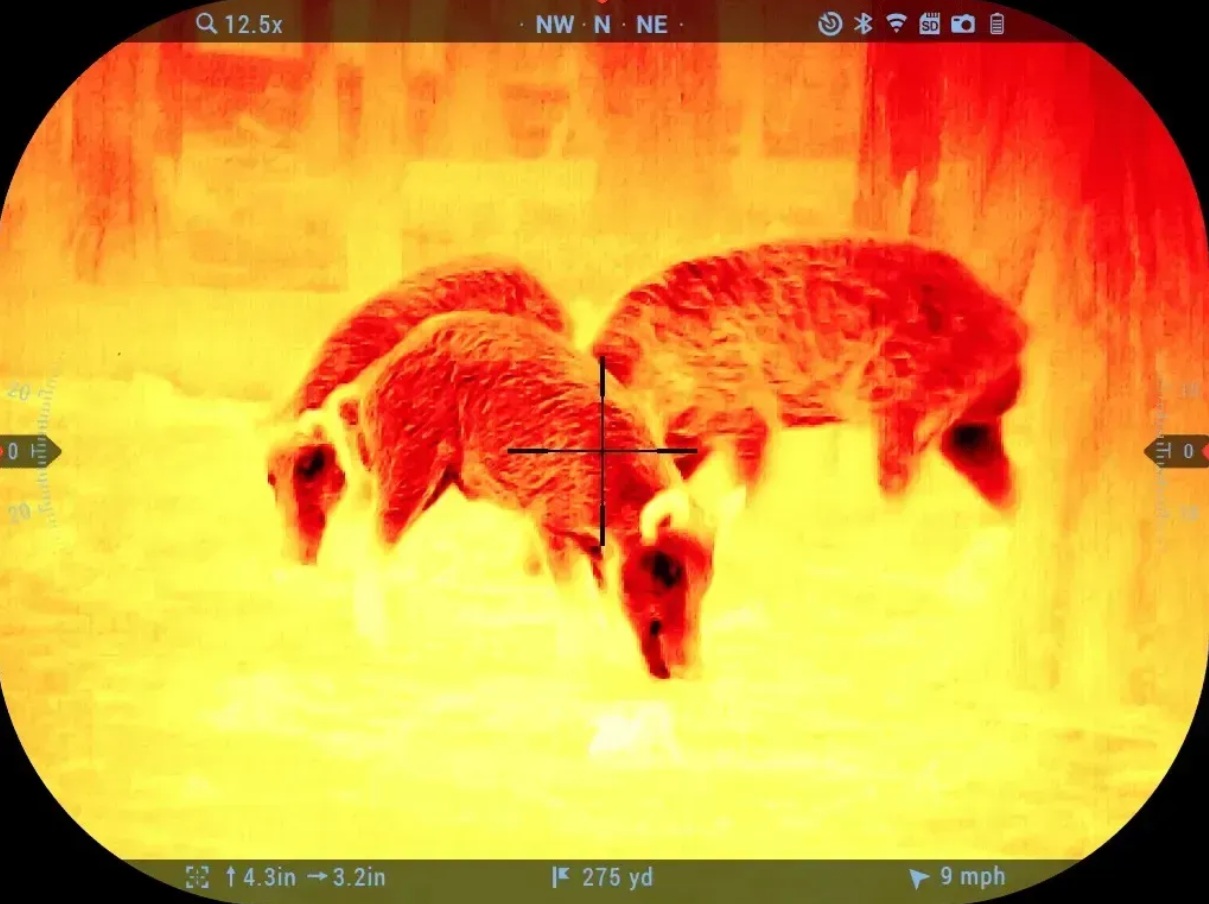

Тональність зображення залежить від того, як модуль розділяє градацію тепла.

640х480 формує широку палітру - переходи плавні, об'єкти зберігають глибину. 320×240 дає різкіший контраст, іноді з втратою півтонів. Для швидкої реакції це плюс: ціль виділяється миттєво. Для точного аналізу – мінус.

Прилад із 640-м ІЧ-модулем показує більш «пластичну» картинку. У ній видно не просто пляму тепла, а структуру поверхні - контур голови, вигин кінцівок, різницю між тканиною та шкірою.

Це не декоративний ефект. В умовах поганої видимості саме така глибина дозволяє зробити правильне рішення — чи це ці відбиття тепла від каменю.

Надійність та ресурс

Обидва ІЧ-модулі виконані за технологією uncooled VOx - без охолодження, що знижує кількість механічних елементів. З погляду довговічності відмінності мінімальні. Однак сенсор 640×480 чутливий до термошоку: різкі перепади температури під час увімкнення після холоду можуть викликати короткочасні артефакти.

У 320-ї подібна реакція майже відсутня, що робить її кращою для суворих умов, де прилад постійно вмикається та вимикається.

Баланс характеристик

Головна особливість серії MARS 5 – стабільність у будь-яких конфігураціях. Незалежно від ІЧ-модуля, пристрій зберігає точну геометрію зображення. Він не зміщує прицільну сітку, не гуляє по координатах при зміні температури.

Тому вибір між сенсорами не питання якості, а питання сценарію. Один дає швидкість та простоту. Другий — глибину та дальність. Перший стійкий до грубих умов. Другий розкриває нюанси.

Коли обидва приціли стоять поруч, різниця видно відразу. З 320-й світ здається щільним, жорстким, зібраним у контури. З 640-ї — м'якою, з тонкими переходами тепла. Для тих, хто працює в динаміці, 320 стає надійним інструментом — простим, передбачуваним, без надмірних деталей. Для тих, хто аналізує або веде спостереження на відстані, 640-та перетворює теплову картинку на повноцінне зображення простору.

Решта в MARS 5 однаково: корпус, харчування, меню, відгук. Основна відмінність у модулі. Саме матриця задає характер приладу, його відчуття у роботі і ту тонку грань між «бачити» та «розрізняти».

Економічний фактор

Перехід на 640 завжди збільшує ціну прицілу. Це не маркетинг, а результат складної архітектури ІЧ-модуля та обсягу обчислень. Для користувача вибір впирається не лише у вартість, а й у реальне завдання. Якщо робота відбувається з відривом до 300–400 м — молодша матриця виправдана. Вона компактніша, економічніша, дає все, що потрібно в ближньому полі. Для далеких дистанцій, точного розпізнавання чи професійних спостережних завдань виправдано 640-ту. Її потенціал розкривається лише там, де простір потребує високої густини інформації.

ATN MARS 5 з матрицями 320×240 та 640×480 належать до одного покоління, але до різних завдань. Молодший сенсор – інструмент руху, надійний супутник у полі, де важлива простота та час реакції. Старша — інструмент аналізу, коли потрібно побачити більше ніж просто тепло. Обидві працюють за однією філософією – дати людині можливість бачити те, що приховано. Тільки кожна робить це по-своєму. У цьому є суть відмінності. Не в цифрах, а у сприйнятті. 320х240 фіксує присутність, а 640х480 розкриває простір.
