Огляд серії тепловізійних прицілів ATN MARS 5 (матриця 1280×1024) та порівняння з прицілами на матрицях 320–640

Серія ATN MARS 5 XD з ІЧ-модулем 1280×1024 створювалася для завдань, де вирішує дистанція розпізнавання, стабільна деталізація та вбудовані інструменти для точної стрільби та запису. Приціли лінійки розраховані на нічне спостереження та прицільну роботу на великій дальності, для тих, хто бачить мету та здатний діяти швидко та точно. Модель LRF 4–40× служить прикладом: вона поєднує високий роздільний ІЧ-модуль, вбудований лазерний далекомір і балістичний калькулятор.

У роботі це виглядає так: оператор проводить тривалі спостереження, часто на відкритих полігонах або на межі лісу поля, і може повністю покладатися на впевнене розпізнавання об'єктів на краю видимості. Це не набір декоративних функцій – це комплекс, де кожна опція слугує підвищенню ефективності та точності дій.

Матриця та формування зображення

ІЧ-модуль 1280×1024 з кроком пікселя 12 m створює зображення з високою деталізацією. Кожен об'єкт відображається з чотириразовою інформацією, порівняно з 640×480. Це не просто приріст числа точок. Це щільність сигналу, що знижує похибку при інтерпретації кордонів та зміщень теплової плями. Частота оновлення 60 fps утримує картинку плавною при русі та при швидкому повороті зброї.

На 300-400 метрів контури цілей тримаються чітко. Форма помітна одночасно, орієнтири видно ясно. Людина, звір, техніка — різниця очевидна. На цій відстані деталі стабільні, структура не розмивається. Кожна лінія та межа точки відстеження зберігається, створюючи відчуття впевненості у спостереженні.

При збільшенні відстані до 600-800 метрів сенсор 1280х1024 продовжує утримувати картинку. Пози цілей, напрям погляду, наявність великого спорядження на корпусі легко читаються. Контраст між нею та тлом тримається, шум мінімальний. Навіть за цифрового збільшення сцена зберігає інформативність, деталі не губляться.

При видаленні ближче до 1000 метрів контури не розмиваються, якщо об'єктив забезпечує необхідну роздільну здатність і монтаж точний. Кожна грань, кожна форма мети відчувається у візуалізації, лінії не розпадаються на шум. Фокусування стабільне, різкість зберігається.

ІЧ-модуль 320х240 підходить для виявлення руху. Але впевнене розпізнавання стає неможливим вище за 150–200 метрів. При збільшенні дальності сцени контури розмиваються. Сенсор 640х480 розширює діапазон до 400-600 метрів. При збільшенні кратності проявляється шум та падає деталізація. 1280×1024 тримає запас розпізнавання. Цифрове збільшення майже не знижує читання сцени, мішені залишаються чіткими та помітними.

Важливо враховувати обмеження. Зростання роздільної здатності вимагає оптики з високою роздільною здатністю. Якщо лінза не справляється, частина переваг сенсора втрачається. Об'єм даних збільшується, навантаження на електроніку та енергоспоживання зростає. Для компактних приладів із тривалим часом автономної роботи 1280×1024 потребує продуманого монтажу та надійного живлення.

Кожна матриця має межі. Контури, стабільність візуалізації, деталізація видно через картинку, фактуру, через відчуття роботи техніки. Прилад показує структуру мети, зберігає форму та межі навіть на межі діапазону огляду. Кожна деталь на екрані працює на розуміння точки інтересу, створюючи відчуття присутності та контролю.

Оптика, корпус, ергономіка

Оптична частина LRF 4–40× розрахована на високий потік даних. Об'єктив з великим діаметром збирає максимум тепла та світла. Покриття, що просвітлюють, зменшують розсіювання, навіть коли на склі роса або дрібний дощ. Сигнал-шум високий, зображення чисте, деталі читаються без перешкод.

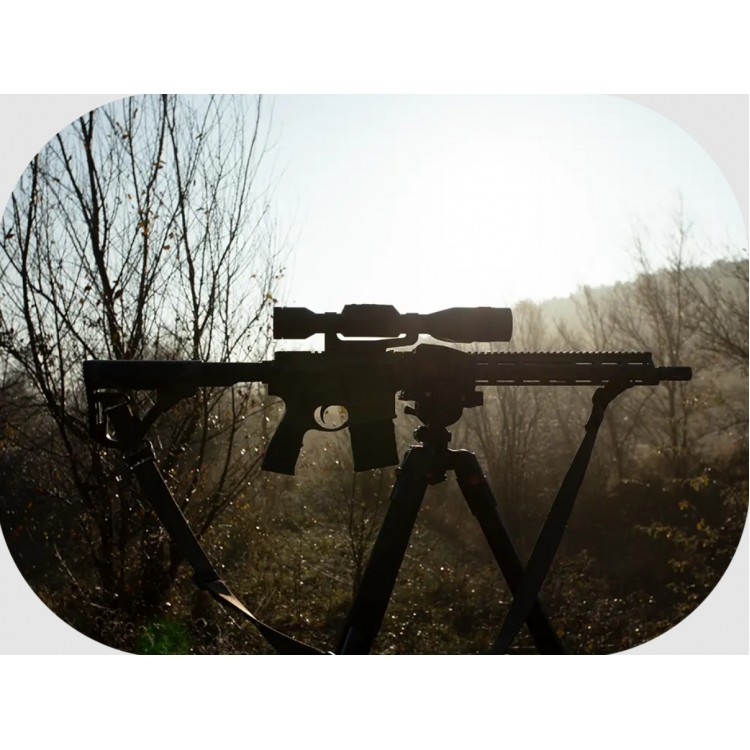

Корпус із анодованого алюмінію жорсткий. Віддача не порушує стабільності. Вага 1,4-1,6 кг відчувається як частина комплекту, не заважає роботі. Приціл лежить упевнено, центр ваги збалансований.

Кнопки керування розташовані продумано. Перемикання режимів, зміна кратності, активація запису – все легко, рука майже не зміщується. Управління природне, рухи мінімальні. Прилад працює плавно, картинка залишається стабільною, техніка відчувається у кожній деталі. Ручки керування діоптрією та фокусом дозволяють швидко адаптувати зображення під особистий зір оператора.

Кріплення на кільця 30 мм при правильній затяжці забезпечує збереження нуля та точності після серії пострілів. Неякісний монтаж нівелює переваги матриці: навіть 1280х1024 покаже змащену картинку при люфтах або при зміщенні осі. Тому в робочому процесі обов'язкова перевірка кріплення та періодична ревізія положення прицілу після транспортування.

Дальномір та балістичний модуль

Вбудований лазерний далекомір дозволяє отримувати дальність до мети в реальному часі і передавати значення балістичний калькулятор. У LRF 4–40× вимір відбувається швидко, з мінімальною затримкою. Балістичний модуль приймає сигнал про дистанцію, кут нахилу, при необхідності дані про тип та масу боєприпасу. Виправлення обчислюється миттєво і виводиться на екран у вигляді готової поправки або відхилення прицільної точки. Дані надходять, система вважає, екран підказує - жодних ручних обчислень у момент ухвалення рішення.

У практичному сценарії мета визначається, відстань фіксується, приціл отримує готову корекцію та підлаштовується автоматично; постріл провадиться з мінімальними додатковими діями. Такий підхід скорочує цикл «розпізнання → коригування → постріл» та знижує ймовірність помилок, пов'язаних із людськими обчисленнями.

RAV (Recoil Activated Video) автоматично фіксує момент віддачі. Запис зберігає кадри до та після пострілу, дозволяючи проаналізувати умови, стійкість платформи та реакцію мети. Відео стає інструментом налагодження: вхідні параметри звіряються з результатом, тактика коригується на основі фактичних даних.

Обмеження залишаються важливим чинником. Дальномір чутливий до поверхонь, що відбивають, сильної вологості, туману або диму - точність падає при погіршенні видимості. Балістичний розрахунок ефективний тільки при коректних вхідних даних: тип патрона, маса снаряда, початкова швидкість та калібр мають бути внесені правильно. При неточних або відсутніх даних розрахунки втрачають точність і автоматичні поправки вимагають додаткової перевірки.

В результаті модуль прискорює дію та підвищує відтворюваність результатів, але зберігає залежність від якості датчиків та точності вихідних параметрів.

Робота у різних умовах

Приціл LRF 4–40× стабільно функціонує у широкому діапазоні погодних умов. У дощ картинка стає менш контрастною, але завдяки більшій кількості пікселів зберігаються читальні контури. Туман гасить зчеплення з дальністю. Коефіцієнт проходження інфрачервоного випромінювання падає, сигнал слабшає.

Сенсор 1280×1024 тягне слабкі контрасти краще, ніж роздільної здатності нижче — дрібні межі та ледь помітні плями залишаються видно довше. Картинка не пропонує чудес, але структура залишається читабельною: силуети витягуються, слабкі теплові сліди набувають форми.

У лісі сенсор ловить тонкі перепади температури. Слід від ноги проявляється як тонка нитка тепла. Ланцюжок теплих точок по землі вимальовує напрямок руху. Листя та кущі дають фрагменти теплого контуру, які складаються в траєкторію. Дозвіл і чутливість матриці перетворюють хаос фону на послідовність ознак, що дають інформацію про рух і напрямок. На відкритому полі прилад розкривається повністю: ціль читається на тих дальностях, де для приладів 640×480 настає межа розпізнавання.

Польовий сценарій вимагає уваги до кількох практичних моментів: стабілізація платформи, контроль теплових відображень від предметів у полі зору, коректна палітра відображення для умов (чорне гаряче, біле гаряче, колірні палітри). Регулювання контрасту та яскравості в меню дозволяє оптимізувати видимість у певному середовищі.

Порівняння з матрицями 320 і 640 - практична картина

Сенсор 320×240 працює на коротких відстанях та в умовах високої мобільності. Легка, недорога, заощаджує енергію. Але деталі за 150–200 метрів майже не помітні.

Сенсор 640×480 забезпечує баланс між дальністю та вартістю. Для більшості завдань полювання та середнього діапазону спостереження вона залишається робочим рішенням. На відстані до 400–600 метрів 640 дає достатню інформацію для ухвалення рішення. У разі збільшення кратності з'являються шум і втрата дрібних деталей.

1280×1024 дає запас розпізнавання та знижує ризик помилкової ідентифікації на дальності понад 500 метрів. Цей запас переводиться в практичну перевагу: менша невизначеність у прийнятті рішення, вища ймовірність коректного визначення об'єкта, краща підготовка до стрільби на довгій дистанції.

Вибір залежить від завдань. Якщо мета – мобільність і простота, 320 чи 640 залишаються розумним рішенням. Якщо мета – впевнена ідентифікація та робота на великих відстанях, 1280×1024 виправдано вибором.

Переваги прицілу з матрицею 1280×1024

Розбираючи, що дає його використання, можна виділити кілька ключових критеріїв.

1. Підвищена деталізація. На кадрі з'являється більше інформації.
2. Дальність. Можливість працювати на великих дистанціях, де інші приціли слабші.
3. Функціонал розумного прицілу. Навушники-кнопки, WiFi потік, запис відео, балістика, LRF - все це перетворює обладнання на комплексний інструмент.
4. Універсальність умов. У лісі, полі, на сході або в повній темряві він показує себе стійко.
5. Майбутня готовність. Він розрахований на завдання, які сьогодні можуть здаватися «надмірними», але завтра необхідними, коли умови ускладнюються (наприклад, участь у нічних операціях, дальнє відстеження).

Якщо підсумувати: MARS 5 XD дозволяє "бачити далі", "бачити краще", "фіксувати" та "документувати". Це не просто крок на сходинку вище – це стрибок.

ATN MARS 5 XD 1280×1024 у конфігурації LRF 4–40× — це інструмент, який виконує поставлені завдання з мінімальною похибкою. Насправді ефективність визначається як характеристиками матриці, а й загальної логістикою: кріпленням, оптикою, налаштуванням балістики, підготовкою оператора і забезпеченням харчування. При належній дисципліні експлуатації серія MARS 5 XD надає практичну перевагу.
