Мультиспектральний тепловізійний бінокль HikMicro серії Habrok Pro: повний огляд
Серія Habrok Pro включає чотири моделі HX60L, HX60LN, HQ50L, HQ50LN. Усі зведені на єдиній архітектурі, кожна деталь продумана для тривалої роботи на полі. Прилад витримує лісові стежки, гірські маршрути, патрульні зміни – кожна операція відчувається природно, без навантаження оператора.
Всередині синхронізовані тепловий канал, цифровий 4K-канал, лазерний далекомір, ІЧ-освітлювач, акумуляторний блок та система керування. Моделі відрізняються розміром матриці та об'єктивом - це визначає дальність виявлення, деталізацію зображення та вагу, прямо впливаючи на ефективність роботи в полі.

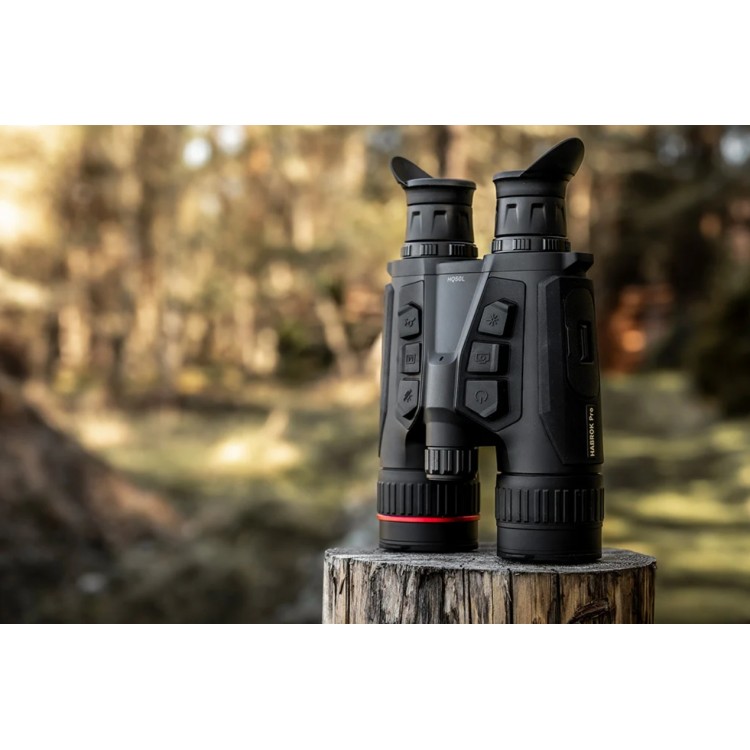

Корпус та механічна структура
Корпус виконаний із армованого полімеру з алюмінієвими вставками. Геометрія прямолінійна, з'єднання герметичні, клас захисту IP67. Волога, пил та короткочасне занурення у воду не впливають на роботу. Центр ваги зміщений до основної частини корпусу, стійкий хват, прилад тримається обома руками. Поверхня корпусу покрита ковзним матеріалом.
Кнопки прогумовані, хід чіткий, відгук зберігається навіть у рукавичках. Кришки об'єктивів та портів закриваються щільно, доступ до батарей та слотів пам'яті швидкий та простий. Матеріали витримують діапазон температур від -28 до +48 °C.
Корпус модульний. Усередині розміщено термальний блок, цифровий канал, електроніка та акумулятор. Всі елементи закріплені так, щоб витримувати вібрації та падіння з невеликих висот. Доступ до замінних вузлів не потребує інструментів. Конструкція розрахована на довгі чергування у полі та постійне переміщення.
Оптичний блок
Оптика HX-серії – 60 мм, F1.0, HQ – 50 мм, F1.0. Лінзи термального каналу виготовлені з германію. Цифровий канал використовує скло з багатошаровим покриттям, що просвітлює.
Фокус цифрового каналу регулюється кільцем. Хід точний, без люфту. Поєднання оптичних осей термального та цифрового каналів апаратне. Панорамування не викликає зсуву теплового зображення. Усередині лінз встановлені перегородки для придушення паразитного світла.
Поле зору залишається стабільним будь-яких дистанціях. HX та HQ відрізняються дальністю та вагою. HX60L/HX60LN впевнено працюють на відстані до 3000м, HQ50L/HQ50LN - до 2500м.
Тепловізійний канал
HX-серія використовує матрицю 1280×1024px, HQ – 640×512px, піксель 12µm. NETD <18mK для HX, <20mK для HQ. Фреймрейт 50Гц забезпечує плавне відображення об'єктів, що рухаються, затримки немає. Калібрування автоматичне через мікрозатвор, алгоритми локального розмаїття стабілізують зображення при різких перепадах температури.
Тепловий канал розрізняє малі температурні градієнти. Він дозволяє фіксувати силуети людей і тварин, контури техніки та ознаки руху на дальності до 3км у HX та 2,5км у HQ. Контраст зберігається на складному тлі, зображення залишається інформативним при сильній вологості, тумані або серпанку. Алгоритми придушення шумів мінімізують змащування та підвищують деталізацію.
Цифровий 4K-канал
Сенсор 3840×2160 px відповідає за кольорове зображення вдень та в сутінках. Широкий динамічний діапазон дозволяє розрізняти деталі на тлі сильного розмаїття світла та тіні. Баланс білого автоматичний, є ручне налаштування експозиції, контрасту та насиченості.
Електронна стабілізація згладжує тремтіння рук, зберігаючи чіткість зображення. Зум кроковий до 8× без втрати якості, вище цифрова інтерполяція. Режим «картинка в картинці» містить область теплового виявлення в центрі цифрового зображення, що полегшує ідентифікацію цілей. Нічна компенсація посилює сигнал за низького освітлення, фільтруючи шуми.
Цифровий канал синхронізований із тепловим, що дозволяє панорамувати, змінювати кратність та коригувати експозицію миттєво. Деталізація зберігається за динамічних умов: цілі, що рухаються, переміщення спостерігача, зміна освітленості. Оператор бачить як загальну картину, і точні деталі, що критично прийняття рішень у польових умовах.
Лазерний далекомір (LRF)
Вбудований LRF — модуль із прямим виміром часу прольоту/фазовим методом. Дальність вимірювання до 1000 м для стандартної мети, максимальна дальність в ідеальних умовах — понад 1200 м, але слід орієнтуватися на гарантовані документації 1000 м. Точність ±1 м при дистанціях до 1000 м.
Інтерфейс далекоміра інтегрований в екран користувача: відстань виводиться поверх зображення в реальному часі, є режими усереднення і одиночних вимірів. Усереднення зменшує розкид при нестабільній здатності відбивної мети або при турбулентності повітря.
Параметри LRF: довжина хвилі - 905 nm (клас лазера відповідно до міжнародних стандартів), енергоспоживання низьке, час виміру одиниці сотих секунд. Автоматичне блокування вимірювання на дзеркальні/небезпечні поверхні. Прицільна сітка візуально корелює із далекоміром для швидкого захоплення мети.
ІЧ-освітлювач та підсистема підсвічування
У комплекті - знімний/вбудований ІЧ-освітлювач 940 nm. Режими потужності – мінімум, середній, максимум. Є режим стробування для економії енергії та зниження виявлення при потайній роботі. Подача випромінювання адаптується до умов: при сильному освітленні фону підсвічування відключається автоматично.
Світловий пучок сформований так, щоб мінімізувати засвічення периферії та зберегти централізовану яскравість. Управління підсвічуванням здійснюється через меню, передбачена швидка клавіша увімкнення/вимкнення.
Система відображення та інтерфейс користувача (HUD)
Дисплей – OLED-панель усередині окуляра. Роздільна здатність – близько 1920×1080 на кожен окуляр або еквівалентна щільність пікселів, що забезпечує чіткий текст та графіку. Яскравість регулюється автоматично та вручну у широкому діапазоні.
Інтерфейс мінімальний. Шари інформації:
- теплова картка;
- цифрове зображення;
- дистанція LRF;
- шкали температури;
- індикатор батареї;
- режими зйомки.
Меню структуровано за логікою «операція → параметр → підтвердження». Швидкі кнопки на корпусі призначені для основних функцій: знімок, запис, далекомір, ІЧ.
Виведення даних можливе через HDMI та бездротовий канал (Wi-Fi). Підтримується потокове передавання відео на зовнішні пристрої. Параметри – до 30 fps у реальному часі. Вбудований веб-інтерфейс дозволяє віддалено змінювати основні параметри.
Органи управління та ергономіка інтерфейсу
Кнопки розташовані так, щоб мінімізувати рух рук. Велика кнопка запису, велика клавіша LRF, кільце фокусування на цифровому каналі. Позицій перемикачів небагато, щоб не плутатися при нічній роботі.
Хід кнопок короткий, кликаючий, чуйний у рукавичках. Підсвічування кнопок приглушене, з можливістю повного відключення. Іконки на кнопки прості, зрозумілі. Волого- та пилозахист не заважає доступу до органів управління.
Живлення та батарейний відсік
Живлення - знімний акумуляторний блок форм-фактора NE-4400 або аналог. Місткість типова - близько 4400 mAh, робочий час у типовому режимі 6-8 годин. При активному використанні LRF та підсвічування час знижується до 3-4 годин. Швидка заміна батареї у польових умовах реалізована без інструментів.
Параметри заряджання: зовнішнє живлення 5 V/2 A через Type-C. Підтримується заряджання в приладі. Є індикатор рівня батареї в меню та на корпусі. Вбудована схема управління живленням – баланс між ефективністю та температурною стабільністю, що важливо для термальної матриці.
Додатково — порт USB для живлення зовнішніх пристроїв та виведення даних. Режим "powerbank" дозволяє підзарядити зовнішній гаджет, але знижує час роботи приладу.
Запис, зберігання даних, комунікації
Медіа зберігається на карті microSD до 256 Гб. Камера працює з фото в JPEG та RAW, відео - H.264/H.265 до 4K при 30fps. Файли доступні безпосередньо через USB, система стандартизована.
Бездротовий зв'язок розкриває можливості стрімінгу та обміну файлами через Wi-Fi. Мобільний додаток показує записи, дозволяє завантажувати їх, оновлювати прошивку, керувати налаштуваннями на відстані. Bluetooth з'єднує аксесуари та дистанційні пульти.
Безпека мережі — стандартні паролі та режим гостьового доступу. При розгортанні на охоронних об'єктах рекомендується ізолювати пристрій у замкненій мережі.
Калібрування, ПЗ та оновлення
Калібрування сенсора - автоматичне через мікрозатвор (вбудований shutter) із частотою залежно від температури навколишнього середовища. Існує ручний режим калібрування для специфічних умов.
Прошивка підтримує механізми покращення локального контрасту, шумоподавлення, що оновлюються через Wi-Fi або через ПК. Логи оновлення зберігаються. Виробник періодично випускає патчі з виправлення стабілізації зображення та поліпшення інтерфейсу далекоміра.
Монтаж, аксесуари, упаковка
Класичний набір містить:
- знімний акумулятор ємністю близько 4400 мА · год;
- чохол із кріпленням на ремінь;
- кабель USB Type-C для заряджання та підключення зовнішнього живлення;
- ремінь наплічний;
- посібник користувача та гарантійний талон.
Можливість кріплення на штатив є важливою при тривалих спостереженнях. У комплект можуть входити запасні кришки для об'єктивів, запасні ущільнювачі, зовнішній акумулятор.
Упаковка орієнтована на транспортування: пінополіуретанові вставки, вологозахисна сумка. Для професійного використання пропонується кейс із модульними вставками.

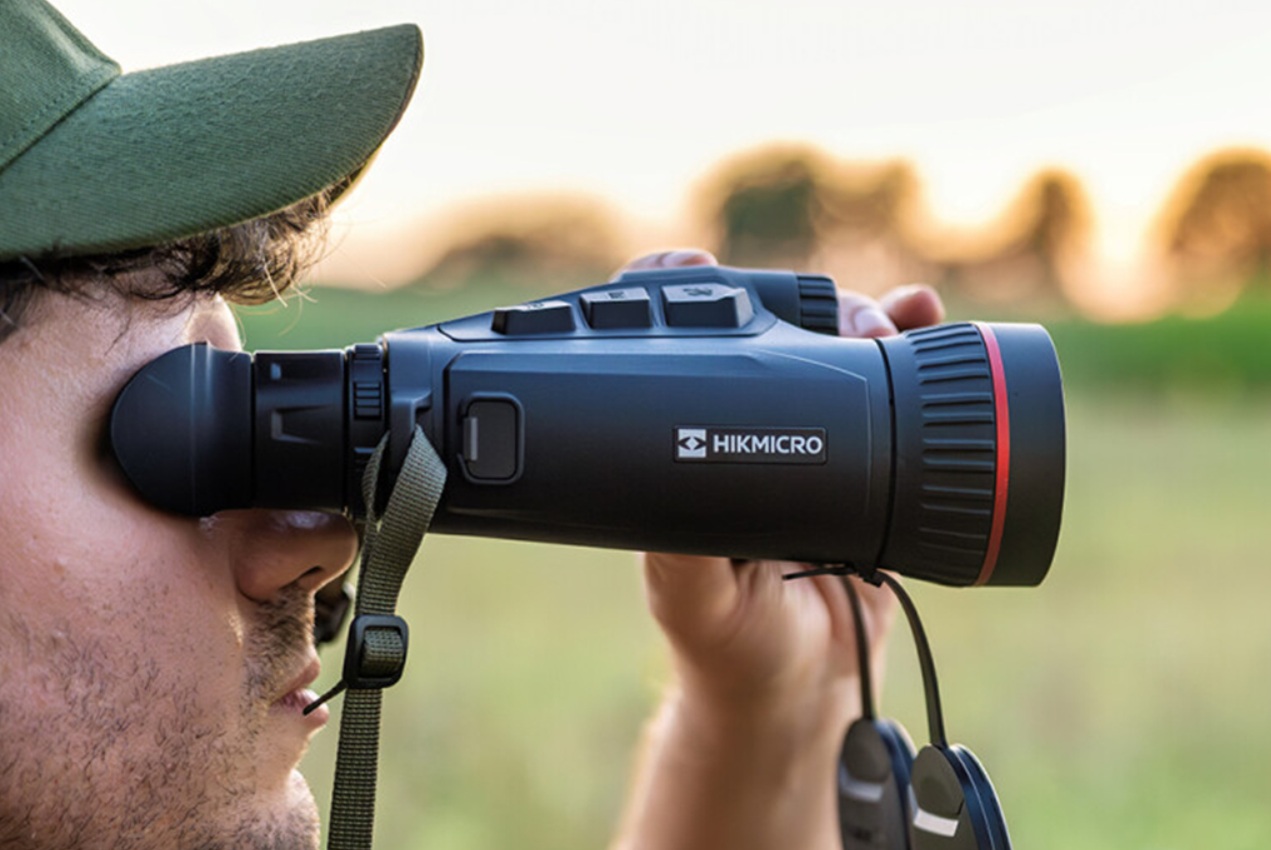

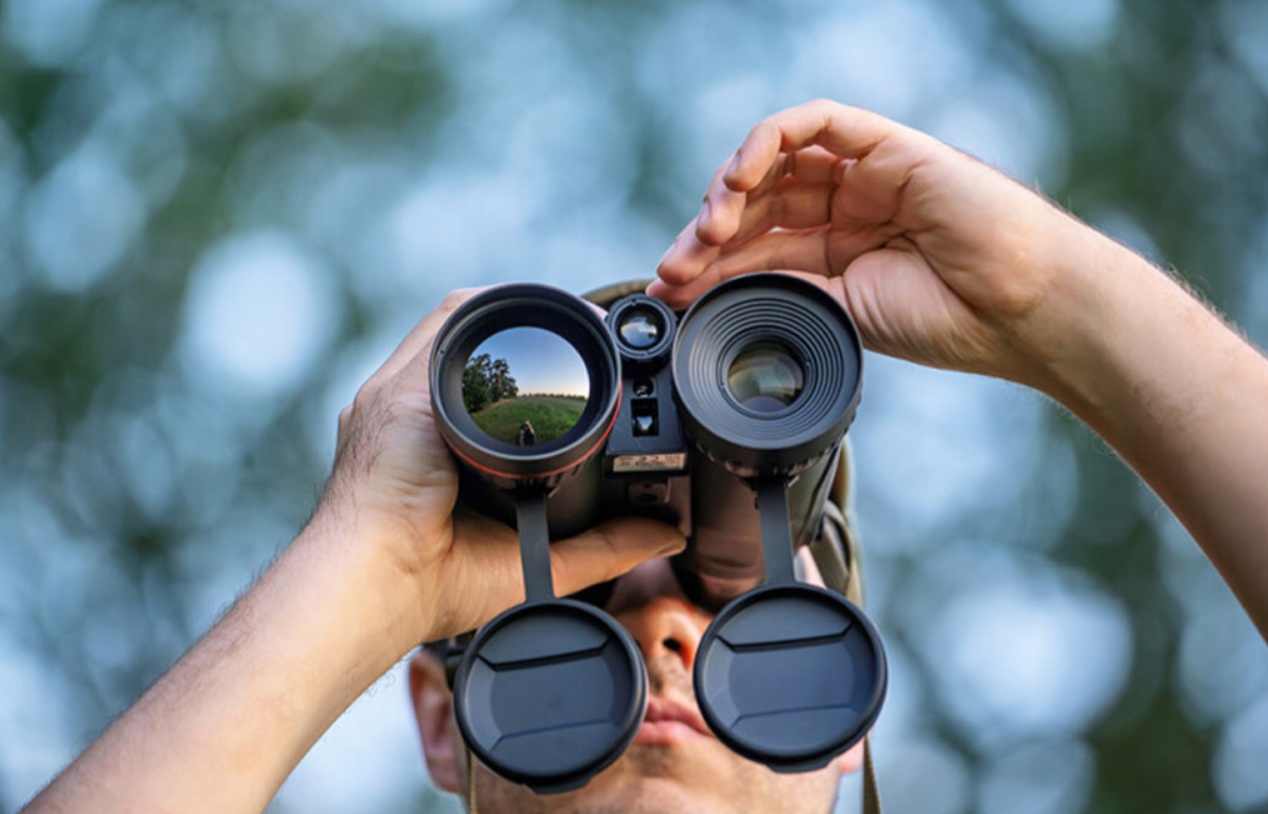

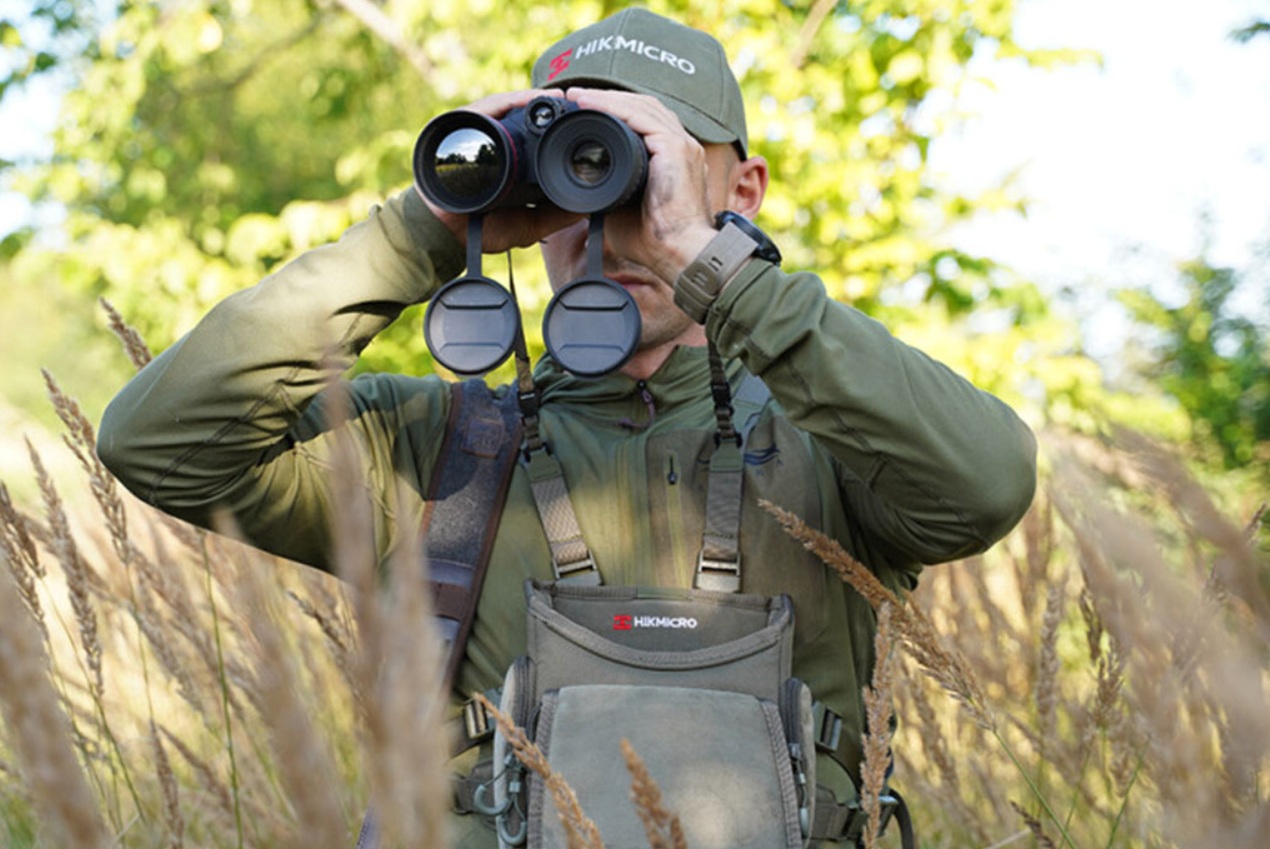

Робота в полі
Прилад утримується обома руками. Панорамування плавне, перемикання каналів миттєве. Тепловий канал фіксує мету першим, цифровий уточнює деталі. Дальномір миттєво вимірює відстань. ІЧ-освітлювач включається за потребою. Батареї змінюються швидко, запис йде безперервно на microSD. Система розрахована на роботу кілька годин поспіль, стабільна при перепадах температури та вологості.
Польовий сценарій включає полювання, спостереження, охорону периметра, розвідку. Кожен вузол працює синхронно, забезпечуючи повну картину та точні дані. Оператор отримує моментальну інформацію про положення, тип та видалення об'єкта, не відволікаючись на зайві дії.
Habrok Pro створений як система модулів, кожен виконує своє завдання та працює в єдиному ритмі. Вузли підтримують один одного, забезпечуючи надійність у польових умовах та миттєве отримання потрібної інформації. Моделі HX та HQ відрізняються дальністю та вагою, але функціонально ідентичні. Вони забезпечують однакову надійність та точність у будь-яких умовах.
