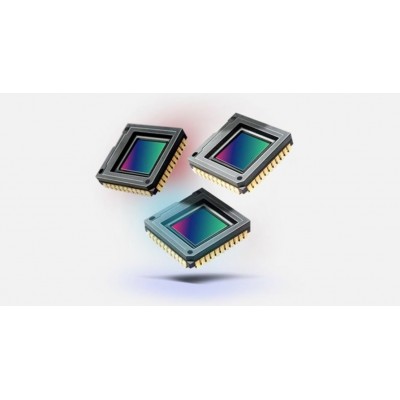

Фундаментальні принципи роботи тепловізійних матриць: порівняння 384 та 640

Мікроболометричні технології лягли в основу роботи сучасних тепловізорів. Вони надали можливість отримувати теплове випромінювання та трансформувати його в електричну форму. Матриці складаються із пікселів. Кожен із таких елементів характеризується автономністю роботи при вимірюванні інфрачервоного потоку. Технологічний розвиток пройшов еволюційний шлях. Спочатку застосовували у виробництві аморфний кремінь. Сучасні матеріали створюються з урахуванням оксиду ванадію. Інновації зумовили значний прогрес у точності вимірів. Вони допомогли час служби приладів зробити довшим. На якість візуалізації даних безпосередньо впливають параметри матриці. Також вони формують обсяги споживання енергії пристроїв, впливають на вартість.

Для чого в тепловізорі потрібна матриця

Тепловізори повинні фіксувати інфрачервоне випромінювання. Воно надходить у простір від усіх без винятку об'єктів, температура яких перевищує нуль градусів. Саме цю роботу виконує матриця. За допомогою об'єктива відбувається збирання випромінювання, що виходить від об'єктів, що розглядаються. Інформація фокусується на матриці. Остання є сукупністю чутливих елементів (пікселів). Їхнім завданням є вимірювання теплового потоку. Так визначається потік енергії, що надходить з невеликої ділянки поля, що розглядається. Теплова картина загалом формується сукупністю здійснених вимірів.

Основні підходи до детекції у матрицях

Першими було винайдено термічні (теплові) детектори. Вони найчастіше використовуються під час створення цивільних/мисливських приладів. Пікселі є сукупністю термоелемента, резистивного сенсора (термістора) або іншого матеріалу, який при нагріванні змінює електричні характеристики. ІЧ-промені поглинаються пікселями. В результаті відбувається певне нагрівання.

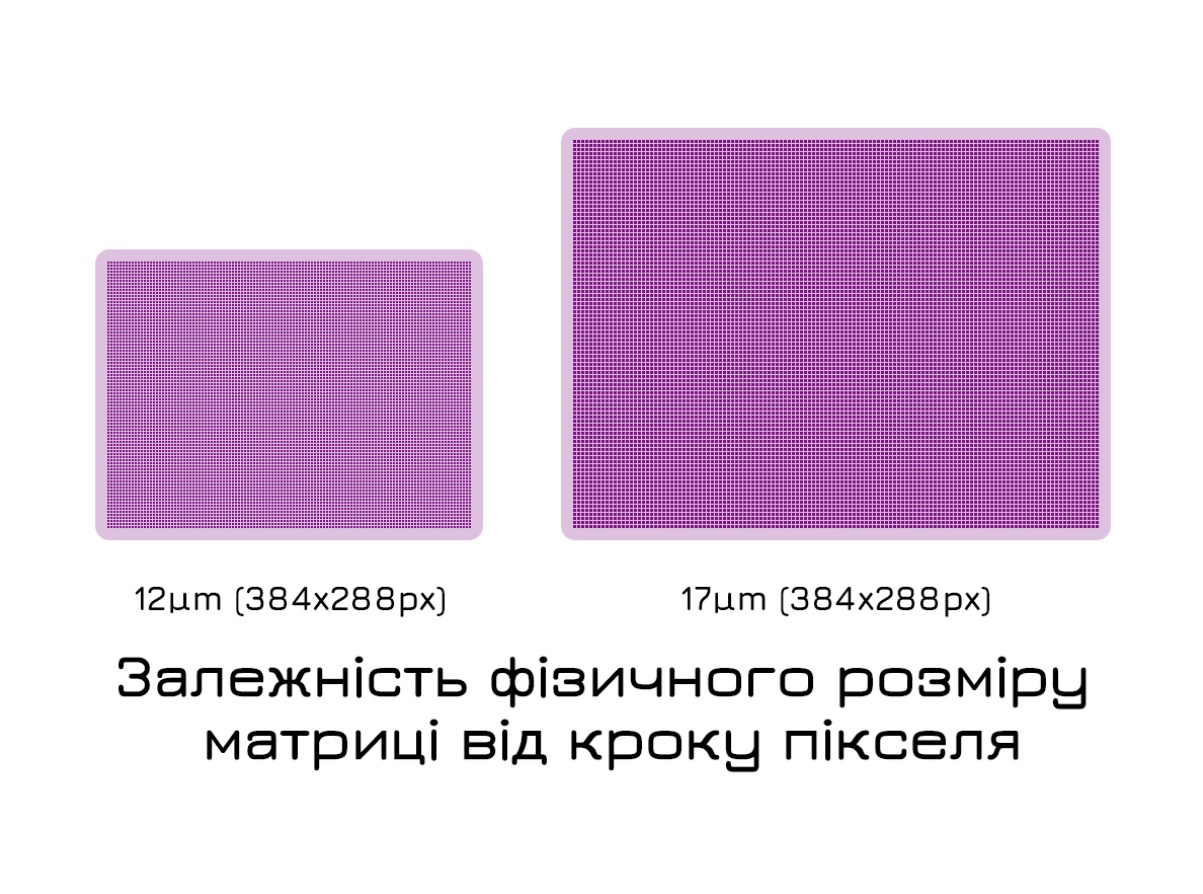

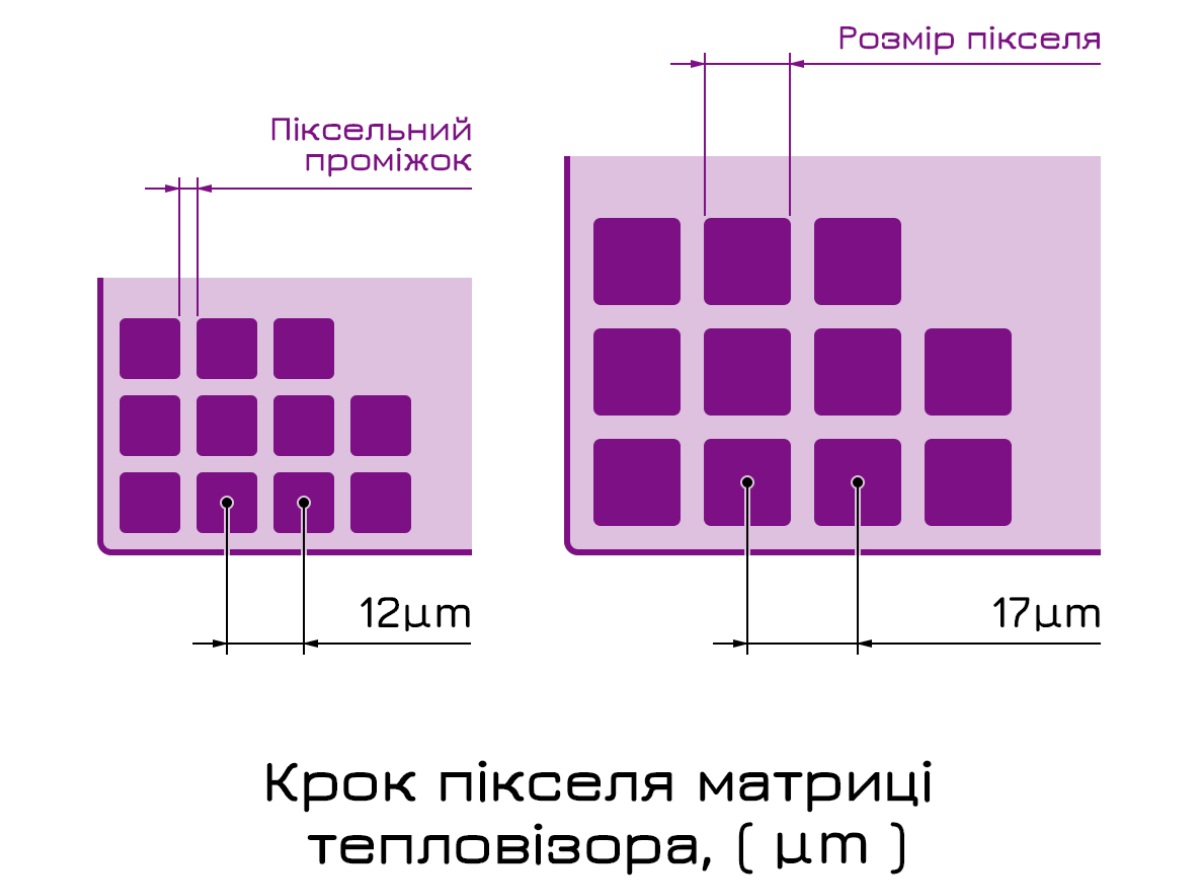

Під матрицею знаходиться електроніка, здатна через певний час здійснювати контроль струму/напруги. Дані надходять від кожного пікселя. Виробники можуть використовувати різний піксельний крок. Так називається відстань між центрами елементів. Просторовий дозвіл безпосередньо залежить від цього показника. Чим він менший, тим краще «бачить» прилад. Такі тепловізори цивільного призначення мають ще один параметр – NETD. Він свідчить про мінімальну різницю температур, яку здатна розрізняти техніка. Чутливість тим вища, що менший цей показник.

Порівняно невисока вартість та компактність відрізняють таку техніку та є перевагами. До них належать відсутність необхідності в оснащенні системою охолодження. Більш просунутої категорії тепловізійної техніки прості теплові детектори поступаються дальністю та чутливістю. Їхній тепловий відгук є повільнішим.

Другий тип матриць є кулені (фотонні) детектори, що належить до останнього покоління. Спочатку вони були розроблені для наукової, аерокосмічної, військової галузей. У пристроях відбувається реєстрація фотонного потоку. При поглинанні генерується заряд. Ця особливість зумовила необхідність у системі охолодження. До переваг належать:

• більш висока чутливість;
• збільшені дальність та точність температурного вимірювання;
• високий показник сигнал/шум;
• більший динамічний діапазон.

Окрім потреби в системі охолодження до недоліків можна віднести більш високу вартість та складність пристроїв.

Принципи роботи пікселів

Матеріал виготовлення здатний абсорбувати теплову енергію у заданому робочому діапазоні. Термальним відгуком ΔT називається підвищення температури, що виникає в результаті. Характеристика опору допомагає фіксувати. ROIC підключається до кожного пікселя в матриці, вимірює напругу/струм через інтегратор. Далі аналоговий сигнал перетворюється на електричний. На наступному етапі він піддається цифровій обробці. Відбуваються шумозаглушення, вирівнювання, посилення, корекція та ін. Все це надає можливість вивести на дисплей готове зображення, зрозуміле користувачеві.

Незалежно від типу матриці вона є серцем тепловізора. Підсумкова картинка приладу залежить від даного компонента, оптики і DSP-обработки, тобто. корекції.

Порівняння матриць (384×288 та 640×512)

Матриця, що має роздільну здатність 384×288, інтегрує 110 592 пікселів. Це багато практичних застосувань залишається достатнім показником. Модель 640×512 демонструє вже 327680 активних сенсорних елементів. В результаті забезпечуючи значне поліпшення деталізації. Стандартний крок пікселя в обох варіантах становить 12-17 мікронів. Такий показник вибрано оптимальним для ефективної чутливості. Обробки сигналів здійснюють процесори. Вони сьогодні здатні із високою точністю аналізувати температурні показники. Плавність передачі зображення гарантується частотою оновлення. Достатнім показником є ​​50 Гц.

Експлуатаційні характеристики: порівняння

Дозвіл матриць повною мірою визначає особливості обладнання. Важливі аспекти відмінності:

• для матриць з роздільною здатністю 384×288 дальність розпізнавання об'єктів варіюється в межах 1200-1800 метрів; показник 640×512 забезпечує відстань до 2200 метрів;
• пропорційно до кількості пікселів зростає споживання пристроєм енергії;
• вартість виготовлення матриці 640×512 може у два-три рази перевищувати аналоги з роздільною здатністю матриці 384×288;
• дрібні деталі краще видно, простіше помітні при більшому дозволі;
• точність вимірів температур зростає на 15-20% у просунутих моделей;
• терміни автономної роботи скорочуються на 15-25% у сильніших систем за рахунок збільшення обсягу інформації, що обробляється.

Особливості процесу виготовлення

Аморфний кремній традиційно застосовується у процесі виготовлення матриць роздільною здатністю 384×288. Це забезпечує достатню чутливість (25-30 мК). Більш сучасні моделі з роздільною здатністю 640×512 створені за технологією, заснованою на залученні оксиду ванадію (VOx). Це дозволяє досягти чутливості <25 мК. Германієві об'єктиви стали стандартом якісного сприйняття обладнанням ІЧ-спектру. Наявність багатошарового просвітлення – їхня переважна особливість. Технології забезпечили зменшення розміру пікселів без зниження чутливості. Перед розробниками відкрито нові перспективи для мініатюризації.

Вплив на якість зображення оптики

Виробники поєднують конфігурації матриць із різними об'єктивами. Таким чином, вони створюють широкий спектр обладнання. Моделі призначені для різноманітних практичних завдань. Для дистанцій до 1400 метрів цілком достатньо системи із матрицею 384×288. Вона має бути обладнана об'єктивом 19-25 мм. Конфігурації 384х288 з об'єктивами 35 мм розроблені для забезпечення стабільного функціонування на відстані до 1800 метрів.

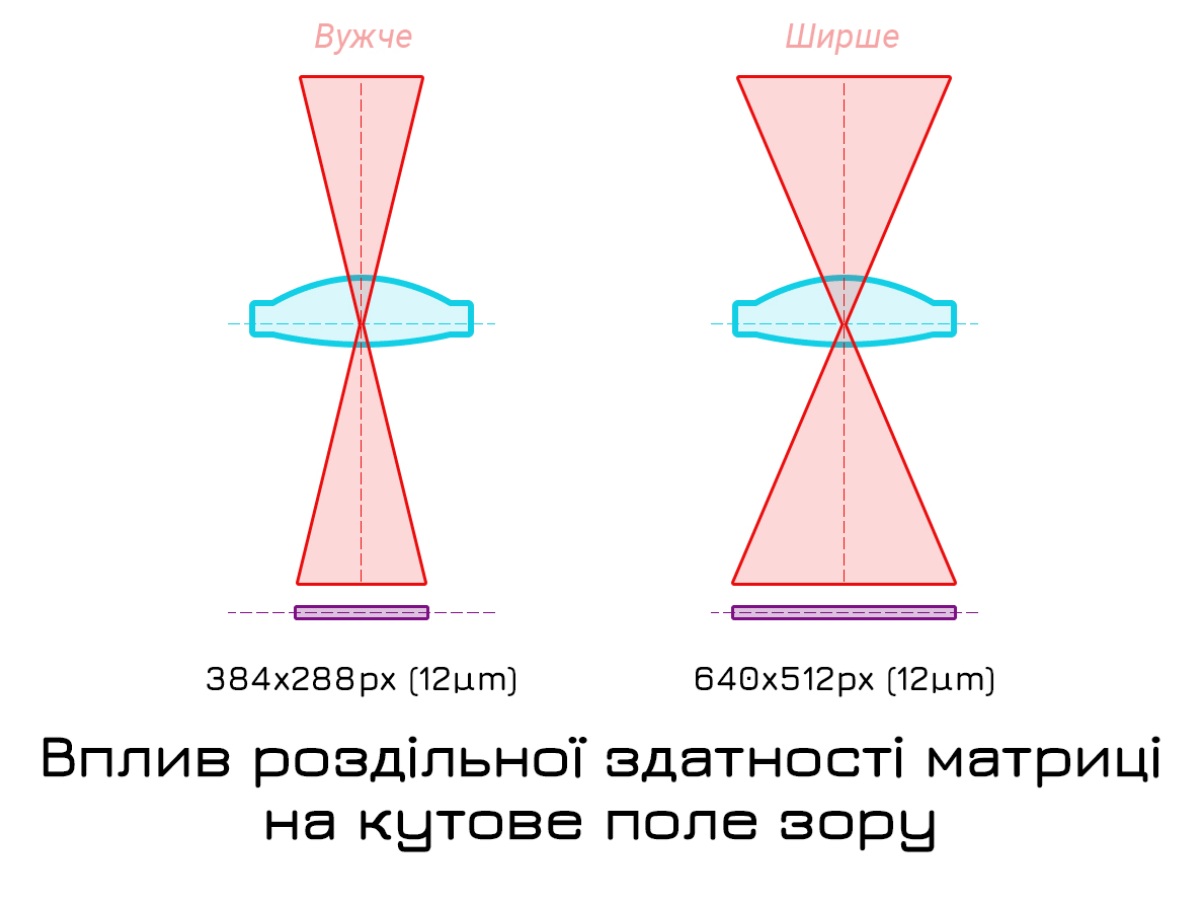

Пристрої з матрицею 640х512, оснащені об'єктивами 25-35 мм, дозволяють отримувати чіткі зображення на дистанціях більше 2000 метрів. Кожна комбінація має свої переваги та обмеження. Все це необхідно враховувати при виборі обладнання.

Додаткові опції

В інфрачервоних системах відповідно до їх дозволу варіюються можливості та наявність додаткових опцій. Збільшення кількості пікселів благотворно впливає на рівень точності стадіометричного. Якість цифрового збільшення змінюється від 2 до 36х. Існує можливість вибору відповідно до передбачуваних цілей використання. Потужність процесора обробки зображення визначає швидкість автоматичного виявлення об'єктів. Сучасні моделі дають різний рівень шумів. Вони мають різні можливості фільтрації даних, що надходять. Функціонування режиму «картинка в картинці» залежить від матриці тепловізора.

Параметри вибору

Сезон використання обов'язково має бути врахований користувачем. Важливими є погодні аспекти, особливості місцевості, ймовірність задимлення та інші фактори. Сукупний аналіз дозволить визначити модель з найкращим поєднанням можливостей та вартості. Слід проаналізувати повний спектр можливих завдань. Так вдасться зрозуміти, який дозвіл є найбільш підходящим. Для застосування на полюванні можна розглядати середні дистанції. Підійде вибір обладнання із матрицею 384×288. Планування тактичних операцій чи бажання розпізнати цілі великих дистанціях вимагає дозвіл матриці 640×512.

У процесі дослідницької роботи цілком достатньо тепловізора з матрицею 384х288. Він забезпечить спостереження за природою. В охоронній діяльності необхідно врахувати площу території, максимальні відстані, на які потрібно буде дивитися. При пошуково-рятувальній діяльності слід вибирати техніку з максимальною роздільною здатністю. Представники цієї професії майже ніколи не знають, в яких умовах їм доведеться працювати. Цим обумовлена ​​потреба максимального функціоналу. Саме він зробить обладнання корисним у всіх ситуаціях.

Правила роботи

Експлуатація тепловізорів з різною роздільною здатністю відрізняється особливостями. Прилади з матрицею 384х288 зазвичай мають менші вимоги до обчислювальних потужностей. Моделі 640×512 вимагають потужніших акумуляторних рішень для тривалої роботи. Очищення оптичних компонентів має проводитися з дотриманням суворих правил незалежно від типу. Дотримання умов зберігання та транспортування впливає на термін служби пристроїв.

Розглядаючи матриці 384×288 та 640×512, знадобиться аналізувати комплекс факторів. Для професійного застосування за умов підвищених вимог до детальності рекомендується 640×512. Для нормальних завдань достатньою буде матриця 384×288. Бюджетні обмеження також відіграють у процесі вибору. Технологічний прогрес дозволяє покращувати параметри без радикального збільшення ціни, що робить тепловізійні технології доступнішими для різних категорій користувачів.

Перспективи розвитку тепловізійних технологій

Галузь тепловізійного обладнання продовжує швидко розвиватися. Дослідження спрямовані на підвищення чутливості матриць та зниження енергоспоживання. Інтеграція штучного інтелекту – ще один перспективний напрямок розвитку. Він застосовується для аналізу теплових зображень. Створення нових матеріалів дозволить покращити характеристики. Зниження вартості виробництва – ще один напрямок досліджень. Це є важливим аспектом для споживачів.

Динамічний розвиток характеризує на сьогоднішньому етапі сферу тепловізійних технологій. Більшість виробників направляють свої зусилля на підвищення роздільної здатності матриць. Вони вдосконалюють технології, розробляють нестандартні рішення, випробовують нові матеріали. Наразі вже можливо зменшувати розмір пікселя та зберігати його чутливість. У майбутньому ми зможемо побачити значне покращення характеристик. Розвиток алгоритмів обробки зображення дозволяє компенсувати окремі обмеження апаратних рішень.
